Elektrownia jądrowa to fascynujący przykład tego, jak nauka i inżynieria potrafią przekształcić podstawowe prawa fizyki w potężne źródło energii. W tym artykule przyjrzymy się bliżej, jak działa ten skomplikowany, ale niezwykle efektywny system, rozwiewając wszelkie wątpliwości dotyczące jego działania, bezpieczeństwa i zarządzania odpadami. Zrozumienie tych procesów jest kluczowe, zwłaszcza w kontekście planów rozwoju energetyki jądrowej w Polsce.
Elektrownia jądrowa: podobieństwa i rewolucyjne różnice
Na pierwszy rzut oka elektrownia jądrowa może wydawać się podobna do konwencjonalnej elektrowni cieplnej, takiej jak ta opalana węglem. Obie generują energię elektryczną poprzez proces, który zaczyna się od wytworzenia ogromnych ilości ciepła. To ciepło jest następnie wykorzystywane do podgrzania wody i produkcji pary wodnej pod wysokim ciśnieniem. Ta para napędza łopatki turbiny, która z kolei połączona jest z generatorem produkującym prąd. Kluczowa i zarazem rewolucyjna różnica tkwi jednak w źródle tego ciepła. Podczas gdy elektrownie węglowe polegają na spalaniu paliw kopalnych, elektrownie jądrowe wykorzystują energię uwolnioną z kontrolowanej reakcji łańcuchowej rozszczepienia jąder atomowych. To właśnie ten proces stanowi serce atomowej mocy.
Kontrolowana reakcja łańcuchowa: serce atomowej mocy
Podstawą działania reaktora jądrowego jest zjawisko rozszczepienia jądra atomowego, a konkretnie jego kontrolowana reakcja łańcuchowa. Proces ten rozpoczyna się, gdy swobodny neutron uderza w jądro atomu uranu-235, który jest specjalnie przygotowanym paliwem jądrowym. Uderzenie to powoduje niestabilność jądra, które rozpada się na dwa mniejsze jądra, zwane fragmentami rozszczepienia. W tym samym momencie uwalniana jest ogromna porcja energii, głównie w postaci ciepła, a także od dwóch do trzech nowych neutronów. Te uwolnione neutrony mają kluczowe znaczenie, ponieważ mogą one następnie uderzyć w kolejne jądra uranu-235, wywołując kolejne rozszczepienia i uwalniając jeszcze więcej energii i neutronów. W ten sposób powstaje samonapędzająca się reakcja łańcuchowa. Kluczowe jest to, że proces ten jest ściśle kontrolowany, co pozwala na regulowanie ilości wytwarzanej energii i zapobieganie niekontrolowanemu wzrostowi mocy.
Uran-235: dlaczego jest idealnym paliwem jądrowym?
Wybór uranu-235 jako paliwa jądrowego nie jest przypadkowy. Ten specyficzny izotop uranu jest podatny na rozszczepienie przez neutrony o niskiej energii, co ułatwia zainicjowanie i podtrzymanie reakcji łańcuchowej. W elektrowniach jądrowych uran jest zazwyczaj wzbogacany, co oznacza zwiększenie stężenia izotopu 235U w stosunku do dominującego izotopu 238U. Paliwo jądrowe ma postać małych, twardych pastylek ceramicznych, które są następnie umieszczane w długich, metalowych rurach wykonanych ze specjalnych stopów. Te rury, wypełnione pastylkami paliwowymi, tworzą tzw. pręty paliwowe, które stanowią podstawowy budulec rdzenia reaktora.

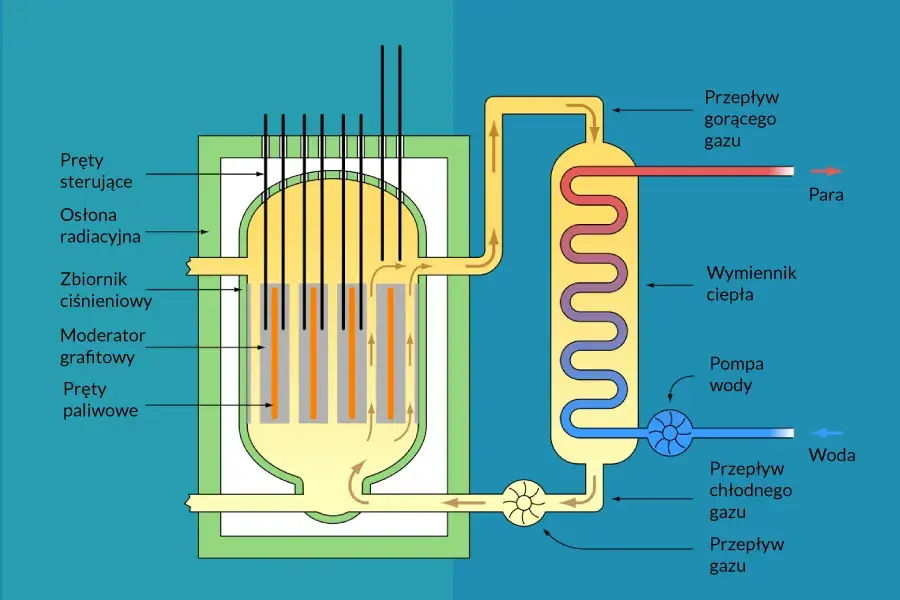

Wnętrze reaktora: serce atomowej transformacji
Aby zrozumieć, jak energia jądrowa jest generowana i kontrolowana, musimy przyjrzeć się bliżej wnętrzu reaktora jądrowego. To właśnie tam zachodzą procesy, które ostatecznie prowadzą do produkcji elektryczności. Kluczowe komponenty reaktora współpracują ze sobą, tworząc złożony, ale precyzyjnie działający system.
Rdzeń reaktora: tu rodzi się energia
Rdzeń reaktora to absolutne centrum elektrowni jądrowej, można powiedzieć, że to jego serce. To w nim znajdują się pręty paliwowe, zawierające uran, i to właśnie tutaj zachodzi kontrolowana reakcja łańcuchowa rozszczepienia jąder atomowych. Intensywność tej reakcji decyduje o ilości wytwarzanego ciepła, a tym samym o mocy reaktora.
Moderator: niewidzialny strażnik efektywności
Neutrony, które powstają w wyniku rozszczepienia jąder uranu, początkowo poruszają się z bardzo dużą prędkością i energią. Takie "szybkie" neutrony są mniej efektywne w wywoływaniu kolejnych rozszczepień. Rolą moderatora jest ich spowolnienie do tzw. energii termicznych, przy których prawdopodobieństwo wywołania kolejnej reakcji jest znacznie wyższe. W roli moderatora najczęściej wykorzystuje się zwykłą wodę, ale w niektórych typach reaktorów stosuje się również ciężką wodę lub grafit. Moderator jest kluczowy dla utrzymania stabilnej i efektywnej reakcji łańcuchowej.
Pręty kontrolne: precyzyjna kontrola mocy reaktora
Aby zapewnić bezpieczeństwo i możliwość regulacji mocy reaktora, stosuje się pręty kontrolne, zwane również sterującymi. Są one wykonane z materiałów silnie pochłaniających neutrony, takich jak bor czy kadm. Wsuwanie tych prętów do rdzenia powoduje pochłanianie części neutronów, co spowalnia lub całkowicie zatrzymuje reakcję łańcuchową. Wysuwanie prętów kontrolnych z kolei zmniejsza tę absorpcję, pozwalając na przyspieszenie reakcji i zwiększenie mocy reaktora. Dzięki precyzyjnemu sterowaniu prętami kontrolnymi można utrzymywać reaktor w pożądanym stanie pracy, a także szybko go wyłączyć w razie potrzeby.
Od gorącego rdzenia do prądu: jak energia wędruje przez elektrownię
Po zrozumieniu, jak energia jest generowana w rdzeniu reaktora, czas prześledzić jej dalszą drogę do postaci prądu elektrycznego. Skupimy się tu na przykładzie najpopularniejszego typu reaktora PWR (Pressurized Water Reactor), który jest również podstawą dla planowanej polskiej elektrowni.
Obieg pierwotny: woda pod ciśnieniem transportuje ciepło
W reaktorze typu PWR, kluczową rolę odgrywa tzw. obieg pierwotny. Woda, która przepływa przez gorący rdzeń reaktora, jest utrzymywana pod bardzo wysokim ciśnieniem, około 155 barów. Tak wysokie ciśnienie zapobiega wrzeniu wody, mimo że osiąga ona temperaturę przekraczającą 300°C. Ta gorąca, płynna woda krąży w zamkniętym obiegu, odbierając ciepło z rdzenia i transportując je poza niego.
Wytwornica pary: bezpieczny transfer ciepła
Kolejnym ważnym elementem jest wytwornica pary. Gorąca woda z obiegu pierwotnego przepływa przez wymiennik ciepła w wytwornicy, gdzie oddaje swoje ciepło wodzie znajdującej się w obiegu wtórnym. Co istotne, woda z obiegu pierwotnego i wtórnego nigdy się ze sobą nie mieszają. Taki podział zapewnia, że potencjalnie radioaktywne substancje z obiegu pierwotnego pozostają odizolowane i nie przedostają się do dalszej części instalacji, w tym do turbiny.
Obieg wtórny: para napędza turbiny
Woda w obiegu wtórnym, ogrzewając się w wytwornicy pary, zaczyna wrzeć i zamienia się w parę wodną pod wysokim ciśnieniem. Ta para jest następnie kierowana z dużą siłą na łopatki turbiny. Pod wpływem strumienia pary turbina zaczyna się obracać z dużą prędkością, podobnie jak wiatrak pod wpływem wiatru.
Generator: energia mechaniczna staje się elektryczną
Ostatnim etapem jest przekształcenie energii mechanicznej turbiny w energię elektryczną. Wał turbiny jest bezpośrednio połączony z wałem generatora prądu. Generator, działając na zasadzie indukcji elektromagnetycznej, zamienia energię obrotową na prąd elektryczny, który następnie trafia do sieci energetycznej. Po przejściu przez turbinę, para jest schładzana w skraplaczu, gdzie ponownie zamienia się w wodę, która następnie wraca do wytwornicy pary, zamykając obieg wtórny.
Różne typy reaktorów: technologie napędzające świat
Światowa energetyka jądrowa opiera się na różnych technologiach reaktorów, z których każda ma swoje specyficzne cechy i zastosowania. Poznanie tych różnic pozwala lepiej zrozumieć kontekst rozwoju tej technologii, w tym wybory dokonywane przez poszczególne kraje.
Reaktor PWR: najpopularniejszy wybór, także w Polsce
Reaktor wodny ciśnieniowy, czyli PWR (Pressurized Water Reactor), jest zdecydowanie najczęściej stosowanym typem reaktora jądrowego na świecie. Jego popularność wynika z udokumentowanej niezawodności, długiej historii rozwoju oraz stosunkowo wysokiego poziomu bezpieczeństwa. Jak wspomnieliśmy, kluczową cechą PWR jest utrzymywanie wody w obiegu pierwotnym w stanie ciekłym, mimo wysokiej temperatury, dzięki zastosowaniu wysokiego ciśnienia.
AP1000: reaktor dla polskiej elektrowni
W kontekście budowy pierwszej polskiej elektrowni jądrowej, wybór padł na technologię AP1000 firmy Westinghouse. Jest to reaktor należący do III+ generacji reaktorów PWR, co oznacza, że wykorzystuje on najnowsze osiągnięcia w dziedzinie bezpieczeństwa i efektywności. Planuje się budowę trzech takich reaktorów w lokalizacji "Lubiatowo-Kopalino" na Pomorzu. Zgodnie z harmonogramem, budowa pierwszego bloku ma rozpocząć się w 2028 roku, a jego uruchomienie przewidziane jest na rok 2036.
Reaktor BWR: alternatywa z jednym obiegiem wody
Innym popularnym typem reaktora jest reaktor wodny wrzący, czyli BWR (Boiling Water Reactor). Główna różnica w porównaniu do PWR polega na tym, że w BWR wrzenie wody zachodzi bezpośrednio w rdzeniu reaktora. Oznacza to, że para wodna wytwarzana jest w jednym, wspólnym obiegu, który bezpośrednio zasila turbinę. Choć rozwiązanie to jest prostsze konstrukcyjnie, wymaga ono bardziej rygorystycznych procedur związanych z kontrolą radioaktywności w obiegu.
Bezpieczeństwo elektrowni jądrowej: wielopoziomowa ochrona
Kwestia bezpieczeństwa jest absolutnie kluczowa w kontekście energetyki jądrowej i często budzi najwięcej pytań. Nowoczesne elektrownie jądrowe są projektowane z myślą o najwyższych standardach bezpieczeństwa, opierając się na wielopoziomowych systemach ochrony i rygorystycznych procedurach.
Obrona w głąb: system wielu barier
Filozofia bezpieczeństwa w elektrowniach jądrowych opiera się na zasadzie "obrony w głąb". Oznacza to stosowanie wielu niezależnych od siebie barier i systemów zabezpieczeń. Każda z tych barier ma za zadanie zapobiec wystąpieniu awarii lub, jeśli do niej dojdzie, ograniczyć jej skutki do absolutnego minimum. Im głębiej w systemie, tym silniejsza bariera.
Obudowa bezpieczeństwa (containment): ostateczna bariera
Jedną z najważniejszych fizycznych barier jest obudowa bezpieczeństwa, znana również jako containment. Jest to masywna, hermetyczna konstrukcja wykonana z grubego żelbetu, często wzmocnionego stalą. Otacza ona rdzeń reaktora i kluczowe systemy bezpieczeństwa. Obudowa ta jest zaprojektowana tak, aby wytrzymać ekstremalne warunki, takie jak wysokie ciśnienie i temperatura, które mogą wystąpić w przypadku poważnej awarii. Co więcej, jest ona odporna na uderzenia zewnętrzne, w tym na uderzenie samolotu, co stanowi dodatkowe zabezpieczenie.
Pasywne systemy: niezależne bezpieczeństwo
Nowoczesne reaktory, takie jak planowany w Polsce AP1000, wykorzystują tzw. pasywne systemy bezpieczeństwa. W przeciwieństwie do systemów aktywnych, które wymagają zewnętrznego zasilania i interwencji operatorów, systemy pasywne działają samoczynnie, wykorzystując naturalne prawa fizyki, takie jak grawitacja czy konwekcja. Na przykład, w przypadku utraty zasilania, systemy te potrafią samodzielnie schłodzić rdzeń reaktora, zapewniając bezpieczeństwo bez potrzeby jakiejkolwiek akcji ze strony człowieka.
Odpady radioaktywne: wyzwanie i rozwiązania
Zarządzanie odpadami radioaktywnymi to jedno z największych wyzwań związanych z energetyką jądrową. Jednak dzięki ścisłym regulacjom i zaawansowanym technologiom, odpady te są klasyfikowane i bezpiecznie przechowywane, z perspektywą długoterminowych rozwiązań.- Odpady niskoaktywne: Są to materiały, które uległy niewielkiemu skażeniu radioaktywnemu. Mogą to być np. zużyte ubrania ochronne pracowników, narzędzia, filtry powietrza czy opakowania.
- Odpady średnioaktywne: Zawierają większą ilość radionuklidów niż odpady niskoaktywne i wymagają grubszej osłony. Przykłady to zużyte części urządzeń z obszarów o podwyższonej radioaktywności.
- Odpady wysokoaktywne: To przede wszystkim wypalone paliwo jądrowe, które po wyjęciu z reaktora jest nadal silnie radioaktywne i emituje duże ilości ciepła.
Cykl życia wypalonego paliwa: od basenu do składowiska
- Przechowywanie w basenie wodnym: Bezpośrednio po wyjęciu z reaktora, wypalone paliwo jądrowe jest umieszczane w specjalnych basenach wypełnionych wodą na terenie elektrowni. Woda ta pełni funkcję chłodzącą, odprowadzając ciepło generowane przez rozpad radionuklidów, a także stanowi osłonę radiologiczną. Paliwo spędza w basenie od 5 do 10 lat.
- Przechowywanie w suchych pojemnikach: Po okresie chłodzenia w basenie wodnym, wypalone paliwo jest przenoszone do specjalnych, szczelnych pojemników wykonanych z betonu i stali. Pojemniki te zapewniają bezpieczne przechowywanie i dalszą izolację.
- Docelowe składowanie: Ostatecznym rozwiązaniem dla odpadów wysokoaktywnych jest ich składowanie w głębokich składowiskach geologicznych.
Składowanie docelowe: globalne wyzwania i przyszłe rozwiązania
Głębokie składowiska geologiczne to rozwiązanie, które ma zapewnić bezpieczną izolację odpadów wysokoaktywnych od biosfery na okres tysięcy, a nawet setek tysięcy lat. Są one projektowane w stabilnych formacjach geologicznych, setki metrów pod ziemią, takich jak skały granitowe, formacje solne czy iły. Lokalizacja takich składowisk wymaga szczegółowych badań geologicznych i analiz ryzyka. Polska, podobnie jak wiele innych krajów posiadających energetykę jądrową, planuje budowę takiego składowiska dla swoich odpadów wysokoaktywnych.
