Wbrew dynamicznie postępującej transformacji energetycznej, elektrownie węglowe nadal stanowią fundament polskiego systemu wytwarzania energii elektrycznej. Zrozumienie, jak dokładnie działa ten proces od spalenia węgla po przesłanie prądu do naszych domów jest kluczowe, aby pojąć złożoność sektora energetycznego i wyzwania, przed jakimi stoimy. Ten artykuł przeprowadzi Cię przez tajniki działania elektrowni węglowej, wyjaśniając jej kluczowe elementy, efektywność i wpływ na środowisko.
Jak działa elektrownia węglowa od węgla do prądu w Twoim domu
- Proces wytwarzania energii elektrycznej w elektrowni węglowej polega na spalaniu zmielonego węgla w kotle parowym, co generuje parę wodną napędzającą turbinę i generator.
- Kluczowe komponenty to kocioł parowy, turbina, generator, skraplacz oraz charakterystyczne chłodnie kominowe, wspierane przez systemy oczyszczania spalin.
- Nowoczesne bloki węglowe osiągają sprawność powyżej 42%, podczas gdy starsze jednostki pracują z efektywnością rzędu 30-35%.
- Elektrownie węglowe są głównym źródłem emisji CO2, tlenków siarki i azotu oraz pyłów, przyczyniając się do smogu i zmian klimatycznych.
- W Polsce węgiel wciąż odgrywa znaczącą rolę w miksie energetycznym, ale kraj stoi przed wyzwaniem transformacji w kierunku źródeł nisko- i zeroemisyjnych.
Dlaczego warto zrozumieć działanie elektrowni węglowej?
Rola węgla w polskim miksie energetycznym: fundament, który przechodzi transformację
Węgiel od dziesięcioleci jest podstawowym paliwem polskiej energetyki, stanowiąc jej kręgosłup i gwarantując bezpieczeństwo energetyczne kraju. Nawet dziś, w obliczu globalnych wyzwań klimatycznych i ambitnych celów Unii Europejskiej, takich jak pakiet "Fit for 55", energetyka węglowa nadal odgrywa dominującą rolę w krajowym miksie energetycznym. Przykładem jest Elektrownia Bełchatów, największa w Polsce i jedna z największych na świecie elektrowni na węgiel brunatny, która odpowiada za około 20% całkowitej produkcji energii elektrycznej w kraju. Ta zależność od węgla stawia Polskę przed ogromnym wyzwaniem transformacji energetycznej, polegającej na stopniowym odchodzeniu od paliw kopalnych na rzecz źródeł odnawialnych i niskoemisyjnych, przy jednoczesnym zapewnieniu stabilności dostaw energii.

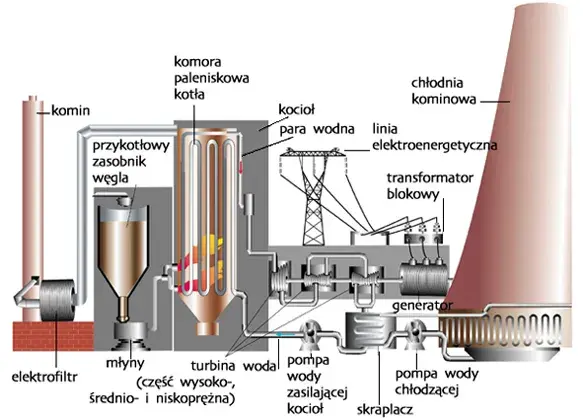

Jak powstaje prąd z węgla: proces krok po kroku
Zanim przejdziemy do szczegółowego opisu poszczególnych etapów, warto podkreślić, że działanie elektrowni węglowej opiera się na prostym, choć wymagającym precyzji procesie termodynamicznym. Poniżej przedstawiamy szczegółowy, krok po kroku opis tego fascynującego procesu, który pozwala przekształcić węgiel w energię elektryczną.
Krok 1: Przygotowanie paliwa dlaczego węgiel musi stać się pyłem?
Pierwszym i niezwykle istotnym etapem jest przygotowanie paliwa. Węgiel, czy to kamienny, czy brunatny, transportowany jest ze składowiska do młynów węglowych. Tam zostaje zmielony na niezwykle drobny pył, porównywalny wielkością do mąki. Taki stopień rozdrobnienia jest kluczowy dla efektywności procesu spalania. Drobny pył ma znacznie większą powierzchnię kontaktu z powietrzem, co pozwala na jego szybsze i pełniejsze spalenie w kotle, maksymalizując tym samym ilość uzyskiwanej energii cieplnej.
Krok 2: Kocioł parowy gdzie ogień spotyka się z wodą?
Tak przygotowany pył węglowy jest następnie wdmuchiwany wraz z powietrzem do ogromnego pieca, zwanego kotłem parowym. Wewnątrz kotła zachodzi proces spalania, który odbywa się w ekstremalnie wysokich temperaturach, sięgających nawet kilkuset stopni Celsjusza. Spalanie węgla generuje olbrzymią ilość energii cieplnej, która jest podstawą dalszych etapów produkcji prądu.
Krok 3: Potęga pary jak napędzić gigantyczną turbinę?
Energia cieplna wytworzona w kotle parowym jest wykorzystywana do podgrzewania wody krążącej w gęstej sieci rur umieszczonych w jego wnętrzu. Woda, pod wpływem intensywnego ciepła, zamienia się w parę wodną o bardzo wysokim ciśnieniu i temperaturze. Ta sprężona para jest następnie kierowana pod ogromnym ciśnieniem na łopatki turbiny parowej. Siła pary wprawia turbinę w gwałtowny ruch obrotowy, co stanowi kluczowy moment transformacji energii cieplnej w mechaniczną.
Krok 4: Generator w akcji zamiana ruchu obrotowego na energię elektryczną
Turbina parowa jest mechanicznie połączona z generatorem prądotwórczym za pomocą wspólnego wału. Gdy turbina obraca się z ogromną prędkością, przekazuje ten ruch obrotowy na wirnik generatora. Wewnątrz generatora, dzięki zjawisku indukcji elektromagnetycznej, energia mechaniczna ruchu obrotowego jest efektywnie przekształcana w energię elektryczną.
Krok 5: Zamknięty obieg rola chłodni kominowych i skraplacza
Po przejściu przez turbinę i oddaniu swojej energii, para wodna trafia do skraplacza. Jest to element, w którym para jest intensywnie chłodzona, najczęściej przy użyciu wody pobieranej z pobliskiego źródła (rzeki, jeziora) lub wody krążącej w obiegu zamkniętym, chłodzonej w charakterystycznych chłodniach kominowych. W wyniku chłodzenia para skrapla się, zamieniając z powrotem w wodę. Ta woda następnie wraca do kotła, zamykając tym samym obieg wody i pary w elektrowni, co znacząco zwiększa efektywność całego procesu i minimalizuje zużycie wody.
Krok 6: Ostatni etap jak prąd trafia z elektrowni do Twojego gniazdka?
Energia elektryczna wytworzona w generatorze ma zazwyczaj stosunkowo niskie napięcie. Aby umożliwić jej efektywny przesył na duże odległości do odbiorców, konieczne jest podniesienie tego napięcia. Służą do tego potężne transformatory blokowe, które zwiększają napięcie prądu do poziomu kilkuset tysięcy woltów. Następnie, tak przygotowana energia elektryczna jest przesyłana za pośrednictwem sieci elektroenergetycznej do stacji transformatorowych, a stamtąd, po dalszym obniżeniu napięcia, dociera do naszych domów i przedsiębiorstw.
Kluczowe elementy elektrowni węglowej: serce i płuca systemu
Elektrownia węglowa to skomplikowany, ale doskonale zorganizowany system, w którym poszczególne komponenty współpracują ze sobą, tworząc spójną całość. Każdy z tych elementów pełni kluczową rolę w procesie produkcji energii elektrycznej, a ich sprawne działanie jest warunkiem ciągłości dostaw prądu.
Serce systemu: kocioł parowy i jego rola
Kocioł parowy jest bez wątpienia sercem każdej elektrowni węglowej. To w jego ogromnej przestrzeni zachodzi proces spalania pyłu węglowego, generując olbrzymią ilość ciepła. To właśnie to ciepło jest następnie wykorzystywane do zamiany wody w parę wodną pod wysokim ciśnieniem, która stanowi główny nośnik energii w dalszych etapach produkcji prądu.
Silnik napędowy: turbina i generator prądotwórczy
Para wodna o wysokim ciśnieniu, opuszczająca kocioł, kierowana jest na łopatki turbiny parowej. Turbina, niczym potężny silnik, zamienia energię cieplną pary na energię mechaniczną w postaci ruchu obrotowego. Ten ruch jest następnie przekazywany na wał generatora prądotwórczego. Generator, wykorzystując zasady elektromagnetyzmu, przetwarza energię mechaniczną na energię elektryczną, która zasila nasze domy i przemysł.
Układ chłodzenia: skraplacz i charakterystyczne chłodnie kominowe
Po przejściu przez turbinę, para wodna musi zostać schłodzona i zamieniona z powrotem w wodę, aby mogła wrócić do kotła. Tę funkcję pełni skraplacz. Woda chłodząca przepływa przez wymiennik ciepła, odbierając ciepło od pary. W wielu nowoczesnych elektrowniach, szczególnie tych zlokalizowanych z dala od dużych zbiorników wodnych, do chłodzenia wody wykorzystywane są charakterystyczne, wysokie chłodnie kominowe. Woda jest tam podgrzewana i częściowo odparowuje, tworząc widoczną parę wodną unoszącą się z ich wierzchołków. Chłodnie te są symbolem elektrowni cieplnych, ale ich główna rola to zapewnienie efektywnego obiegu wody w systemie.
Strażnicy czystego powietrza: systemy odpylania i odsiarczania spalin
Spalanie węgla wiąże się z emisją różnorodnych substancji, które mogą być szkodliwe dla środowiska i zdrowia. Dlatego nowoczesne elektrownie węglowe wyposażone są w zaawansowane systemy oczyszczania spalin. Należą do nich przede wszystkim filtry workowe lub elektrofiltry, które zatrzymują pyły zawieszone, oraz instalacje odsiarczania spalin (usuwające tlenki siarki, SOx) i odazotowania (redukujące tlenki azotu, NOx). Dzięki tym technologiom, ilość szkodliwych substancji emitowanych do atmosfery jest znacząco ograniczana.
Sprawność i wydajność elektrowni węglowych: co oznaczają liczby?
Co to jest sprawność elektrowni i dlaczego 40% to dobry wynik?
Sprawność elektrowni węglowej to kluczowy wskaźnik, który określa, jak efektywnie paliwo (węgiel) jest zamieniane na użyteczną energię elektryczną. Jest to stosunek ilości wyprodukowanej energii elektrycznej do całkowitej energii chemicznej zawartej w spalanym węglu. W praktyce oznacza to, że im wyższa sprawność, tym mniej węgla potrzeba do wyprodukowania tej samej ilości prądu, co przekłada się na niższe koszty i mniejszy wpływ na środowisko. Starsze bloki węglowe w Polsce zazwyczaj osiągają sprawność na poziomie 30-35%. Natomiast nowoczesne jednostki, zbudowane w oparciu o zaawansowane technologie, takie jak tzw. parametry nadkrytyczne, potrafią przekroczyć 42% sprawności. Średnia sprawność elektrowni na węgiel kamienny w Polsce w 2024 roku wynosiła około 43,9%, co świadczy o postępie technologicznym w tym sektorze.
Różnice technologiczne: stare bloki węglowe kontra nowoczesne jednostki
Różnica w sprawności między starymi a nowymi blokami węglowymi wynika przede wszystkim z postępu technologicznego. Nowoczesne elektrownie wykorzystują wyższe parametry pary wodnej (temperaturę i ciśnienie), co pozwala na efektywniejsze wykorzystanie energii cieplnej. Zastosowanie bardziej zaawansowanych materiałów, udoskonalonych konstrukcji kotłów i turbin, a także lepsze systemy odzysku ciepła, przyczyniają się do znaczącego wzrostu efektywności. To z kolei oznacza mniejsze zużycie paliwa na jednostkę wyprodukowanej energii oraz, co równie ważne, redukcję emisji szkodliwych substancji.
Wpływ elektrowni węglowych na środowisko i zdrowie
Nie można mówić o elektrowniach węglowych, pomijając ich znaczący wpływ na środowisko naturalne i zdrowie ludzi. Choć dostarczają one niezbędnej energii, ich działalność wiąże się z szeregiem negatywnych konsekwencji, które wymagają ciągłego monitorowania i minimalizacji.
Emisja CO2 główny zarzut wobec energetyki węglowej
Najpoważniejszym zarzutem stawianym energetyce węglowej jest jej olbrzymi udział w emisji gazów cieplarnianych, przede wszystkim dwutlenku węgla (CO2). Spalanie węgla jest głównym źródłem emisji CO2 w Polsce, a gaz ten jest uznawany za głównego winowajcę globalnego ocieplenia i zmian klimatycznych. Rosnące koszty uprawnień do emisji CO2 w ramach unijnego systemu handlu emisjami (ETS) dodatkowo obciążają ten sektor i przyspieszają potrzebę transformacji.
Smog, kwaśne deszcze i pyły zawieszone niewidzialni wrogowie
Oprócz CO2, elektrownie węglowe emitują również inne szkodliwe substancje. Tlenki siarki (SOx) i tlenki azotu (NOx) przyczyniają się do powstawania smogu, który utrudnia oddychanie i jest przyczyną wielu chorób układu oddechowego. Są one również odpowiedzialne za zjawisko kwaśnych deszczy, które niszczą glebę, roślinność i zabytki. Ponadto, elektrownie te emitują pyły zawieszone, w tym drobne cząstki PM2.5 i PM10, które wnikają głęboko do płuc, powodując choroby krążenia i układu oddechowego. Szczególnie narażone są osoby starsze, dzieci oraz osoby cierpiące na choroby przewlekłe.
Odpady poprocesowe: co dzieje się z popiołem i żużlem?
Proces spalania węgla generuje również odpady stałe w postaci popiołu i żużlu. Choć nowoczesne technologie pozwalają na wykorzystanie części tych materiałów w budownictwie czy drogownictwie, ich składowanie nadal stanowi znaczące obciążenie dla środowiska. Popieliska i hałdy żużlu zajmują duże powierzchnie i mogą stanowić źródło zanieczyszczenia gleby i wód gruntowych, jeśli nie są odpowiednio zarządzane.
Przyszłość energetyki węglowej w Polsce: transformacja i wyzwania
Transformacja energetyczna w Polsce odchodzenie od węgla w praktyce
Polska, podobnie jak inne kraje Unii Europejskiej, stoi przed koniecznością przeprowadzenia głębokiej transformacji energetycznej. Polityka klimatyczna UE, w tym pakiet "Fit for 55", narzuca ambitne cele redukcji emisji gazów cieplarnianych, co w praktyce oznacza stopniowe odchodzenie od paliw kopalnych, w tym węgla. Rosnące koszty uprawnień do emisji CO2 sprawiają, że energetyka węglowa staje się coraz mniej konkurencyjna. Wyzwaniem jest zastąpienie jej stabilnymi i niskoemisyjnymi źródłami energii, takimi jak odnawialne źródła energii (OZE) i energetyka jądrowa.
Rola elektrowni węglowych w okresie przejściowym
Pomimo nieuchronnego odchodzenia od węgla, elektrownie te nadal odgrywają kluczową rolę w zapewnieniu stabilności polskiego systemu energetycznego w okresie przejściowym. Aby zapobiec potencjalnym niedoborom mocy w sieci, Komisja Europejska zgodziła się na przedłużenie mechanizmu wsparcia dla polskich elektrowni węglowych w ramach rynku mocy do 2028 roku. Pozwala to na utrzymanie w gotowości starszych jednostek, które mogą być uruchamiane w okresach szczytowego zapotrzebowania na energię. Jednakże, przyszłość energetyki węglowej w Polsce jest ściśle związana z harmonogramem wycofywania najstarszych i najmniej efektywnych bloków oraz stopniowym zastępowaniem ich nowoczesnymi, nisko- i zeroemisyjnymi technologiami.
