Jak działa pompa ciepła? Wyjaśniamy zasadę działania krok po kroku

Chcesz wiedzieć, jak działa pompa ciepła i czy to rozwiązanie dla Ciebie? W tym artykule rozwiejemy wszelkie wątpliwości. Wyjaśnimy krok po kroku, w jaki sposób to nowoczesne urządzenie pobiera energię z otoczenia powietrza, gruntu czy wody i zamienia ją na komfortowe ciepło dla Twojego domu oraz ciepłą wodę użytkową. Przygotuj się na demistyfikację technologii, która rewolucjonizuje ogrzewanie.

W dobie rosnącej świadomości ekologicznej i dążenia do niezależności energetycznej, pompy ciepła stają się kluczowym elementem transformacji systemów grzewczych. Coraz więcej gospodarstw domowych decyduje się na to rozwiązanie, widząc w nim nie tylko sposób na obniżenie rachunków, ale także realny wkład w ochronę środowiska naturalnego.

Przez lata dominowały tradycyjne metody ogrzewania, opierające się głównie na spalaniu paliw kopalnych, takich jak węgiel, gaz czy olej. Były one skuteczne, ale generowały znaczące zanieczyszczenie powietrza i przyczyniały się do zmian klimatycznych. Pojawienie się pomp ciepła można uznać za prawdziwą rewolucję w tej dziedzinie, oferującą czystą, efektywną i odnawialną alternatywę.

Pompa ciepła to urządzenie, które nie tyle wytwarza ciepło, co je "przepompowuje" z otoczenia do wnętrza domu. Wykorzystuje energię odnawialną, która jest dostępna praktycznie wszędzie w powietrzu, ziemi czy wodzie. Dzięki temu staje się samowystarczalnym i ekologicznym źródłem ogrzewania, które może znacząco obniżyć koszty eksploatacji budynku.

Podstawowa zasada działania pompy ciepła jest zaskakująco prosta, choć opiera się na zaawansowanych procesach termodynamicznych. Można ją porównać do działania lodówki, ale w odwróconym kierunku. Podczas gdy lodówka "wypompowuje" ciepło z wnętrza na zewnątrz, pompa ciepła robi dokładnie odwrotnie pobiera ciepło z chłodniejszego otoczenia i przekazuje je do cieplejszego wnętrza domu. Dzieje się to dzięki wykorzystaniu właściwości czynnika roboczego, który pod wpływem zmian ciśnienia i temperatury cyklicznie zmienia swój stan skupienia.

Pompa ciepła czerpie energię z tzw. dolnego źródła, które może przyjmować różne formy:

• Powietrze: Energia pobierana jest bezpośrednio z powietrza atmosferycznego. Jest to najczęściej stosowane rozwiązanie ze względu na prostotę instalacji i relatywnie niższy koszt.
• Grunt: Energia pozyskiwana jest z ziemi. Wymaga to instalacji kolektorów poziomych (szeroko rozłożonych rur na niewielkiej głębokości) lub pionowych (głębokich odwiertów). Grunt zapewnia stabilne źródło ciepła przez cały rok.
• Woda: Energia czerpana jest z wód gruntowych, pobliskich jezior czy rzek. Jest to rozwiązanie bardzo wydajne, ale wymaga dostępu do odpowiedniego źródła wody i często wiąże się ze skomplikowanymi procedurami formalnymi.

Z drugiej strony mamy "górne źródło ciepła", czyli system grzewczy wewnątrz budynku. Najczęściej jest to niskotemperaturowe ogrzewanie, takie jak ogrzewanie podłogowe, ścienne lub niskotemperaturowe grzejniki. Pompa ciepła przekazuje do tego systemu ciepło wytworzone w wyniku procesu obiegu termodynamicznego, podnosząc temperaturę wody krążącej w instalacji grzewczej.

Działanie pompy ciepła opiera się na czterech kluczowych etapach cyklu termodynamicznego, które nieustannie się powtarzają, zapewniając ciągłe dostarczanie ciepła do budynku.

Pierwszym etapem jest parowanie. W parowniku, który jest jednym z wymienników ciepła, znajduje się ciekły czynnik roboczy o bardzo niskiej temperaturze wrzenia. Gdy ten czynnik przepływa przez parownik, odbiera ciepło z dolnego źródła (np. powietrza o temperaturze kilku stopni Celsjusza). Ta energia cieplna powoduje, że czynnik wrze i zamienia się w gaz. Jest to kluczowy moment, w którym energia z otoczenia jest "zbierana" przez układ.

Następnie gazowy czynnik trafia do sprężarki. To serce układu, które jest zasilane energią elektryczną. Sprężarka gwałtownie zwiększa ciśnienie gazowego czynnika, co w konsekwencji prowadzi do znacznego wzrostu jego temperatury. W tym etapie energia elektryczna jest zamieniana na energię cieplną poprzez proces sprężania.

Kolejnym etapem jest skraplanie. Gorący gaz pod wysokim ciśnieniem przepływa przez skraplacz, który jest drugim wymiennikiem ciepła, połączonym z instalacją grzewczą domu. Tutaj czynnik oddaje swoje zgromadzone ciepło do wody krążącej w systemie grzewczym (np. ogrzewaniu podłogowemu). Oddając ciepło, gaz ochładza się i skrapla, powracając do stanu ciekłego.

Ostatnim etapem jest rozprężanie. Ciekły czynnik, który właśnie oddał ciepło, przepływa przez zawór rozprężny. Ten element powoduje gwałtowny spadek ciśnienia i temperatury czynnika. Schłodzony i pod ciśnieniem gotowym do ponownego odebrania ciepła z otoczenia, czynnik wraca do parownika, rozpoczynając cały cykl od nowa.

Choć podstawowa zasada działania jest podobna, pompy ciepła różnią się między sobą konstrukcją i sposobem pozyskiwania energii. Wybór odpowiedniego typu jest kluczowy dla efektywności całego systemu.

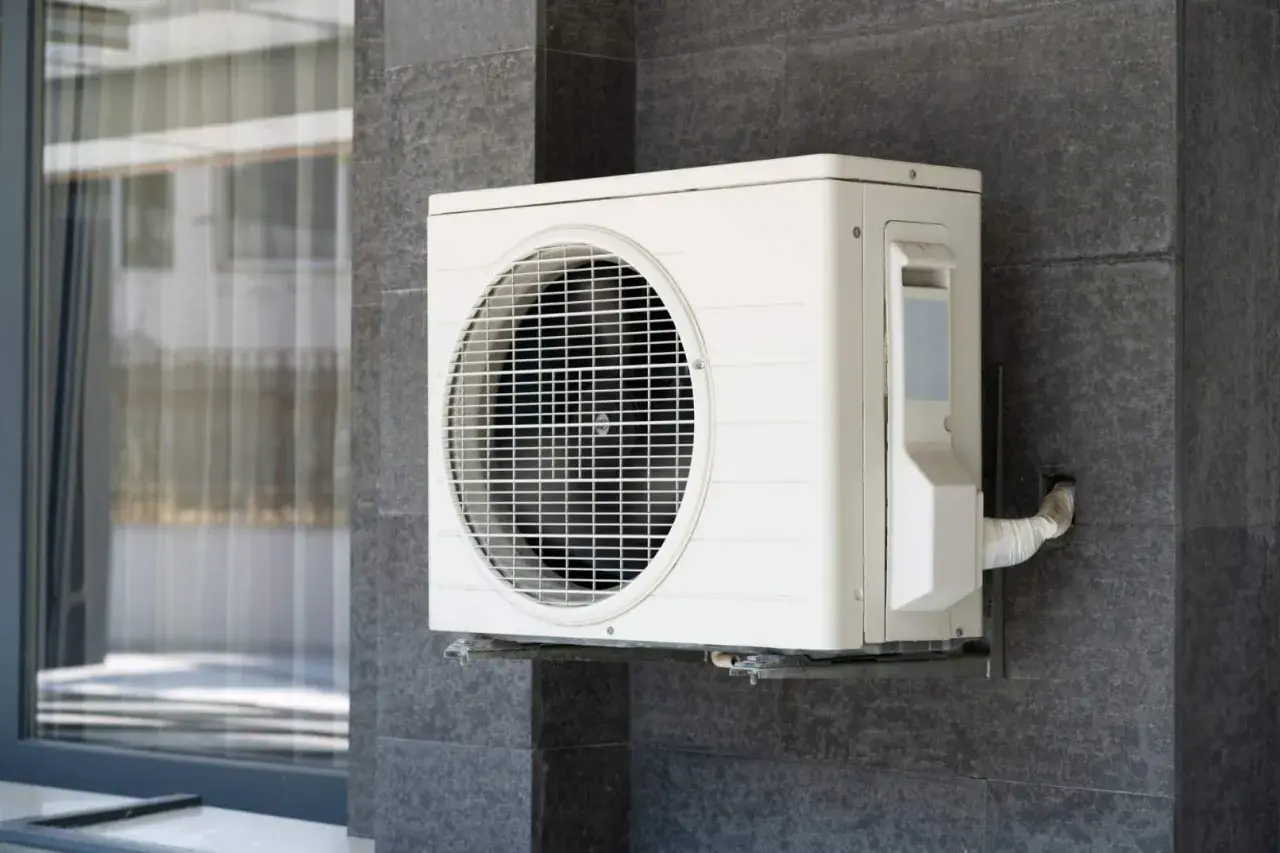

Pompy ciepła typu powietrze-woda są obecnie najpopularniejszym wyborem w Polsce. Ich dominacja wynika z relatywnie niższego kosztu zakupu i prostoty montażu, który nie wymaga prac ziemnych. Wystarczy jednostka zewnętrzna, która pobiera ciepło z powietrza i przekazuje je do wewnętrznej instalacji grzewczej. Wśród nich wyróżniamy dwa główne typy: Split, gdzie układ chłodniczy jest podzielony na jednostkę zewnętrzną i wewnętrzną, oraz Monoblok, gdzie cały układ znajduje się w jednej, kompaktowej jednostce zewnętrznej.

Pompy ciepła typu solanka-woda, czyli gruntowe, czerpią energię cieplną bezpośrednio z gruntu. Wykorzystują do tego kolektory poziome lub pionowe. Główną zaletą tego rozwiązania jest bardzo stabilna i wysoka wydajność przez cały rok, ponieważ temperatura gruntu na odpowiedniej głębokości pozostaje stała, niezależnie od pory roku i warunków atmosferycznych.

Kluczową różnicę konstrukcyjną między pompami typu Monoblok a Split stanowi lokalizacja układu chłodniczego. W pompach Monoblok cały układ, w tym sprężarka i wymienniki, znajduje się w jednej jednostce montowanej na zewnątrz budynku. Jednostka wewnętrzna służy jedynie do dystrybucji ciepła do instalacji grzewczej. W pompach Split układ jest podzielony: jednostka zewnętrzna zawiera sprężarkę i parownik, a jednostka wewnętrzna skraplacz i system sterowania. Oba te elementy są połączone rurami z czynnikiem chłodniczym. Wybór między nimi wpływa na proces montażu, potrzebną przestrzeń oraz potencjalne koszty serwisowania.

Aby ocenić, jak efektywnie pompa ciepła pracuje, posługujemy się specjalnymi wskaźnikami. Są one kluczowe do zrozumienia, ile energii faktycznie zyskujemy w stosunku do poniesionych kosztów.

COP (Coefficient of Performance) to chwilowy współczynnik wydajności. Mówi nam, ile jednostek ciepła pompa jest w stanie wyprodukować z jednej jednostki zużytej energii elektrycznej w konkretnym momencie i przy określonych warunkach pracy. Na przykład, COP na poziomie 4,5 przy parametrach A7/W35 oznacza, że przy temperaturze powietrza zewnętrznego 7°C i temperaturze wody grzewczej 35°C, pompa z 1 kWh prądu wyprodukuje 4,5 kWh ciepła. Jest to ważny wskaźnik, ale nie oddaje pełnego obrazu rocznej efektywności.

Znacznie bardziej miarodajnym wskaźnikiem jest SCOP (Seasonal Coefficient of Performance), czyli sezonowy współczynnik wydajności. SCOP uwzględnia zmienność temperatur zewnętrznych w ciągu całego sezonu grzewczego, a nie tylko w jednym, wybranym momencie. Dzięki temu daje realistyczne pojęcie o tym, ile energii cieplnej pompa dostarczy w ciągu roku w stosunku do zużytej energii elektrycznej. Im wyższy wskaźnik SCOP, tym niższe będą nasze roczne koszty ogrzewania.

Jednym z najczęściej pojawiających się obaw dotyczących pomp ciepła jest ich działanie w surowych warunkach polskiej zimy. Czy rzeczywiście są one w stanie zapewnić komfort cieplny, gdy temperatury spadają poniżej zera?

Nowoczesne powietrzne pompy ciepła są projektowane tak, aby efektywnie pracować nawet w bardzo niskich temperaturach. Wiele modeli zachowuje wysoką wydajność przy temperaturach zewnętrznych rzędu -20°C, a nawet -25°C. Oznacza to, że mity o ich nieskuteczności w mroźne dni są w dużej mierze nieaktualne. Technologia poszła do przodu, zapewniając niezawodność ogrzewania przez cały rok.

Poniżej pewnej temperatury zewnętrznej, zwanej punktem biwalentnym, moc cieplna pompy ciepła zaczyna spadać, a jej efektywność maleje. W takich sytuacjach, aby zapewnić komfort cieplny, system automatycznie aktywuje dodatkowe źródło ciepła. Najczęściej jest to wbudowana grzałka elektryczna. Ważne jest, aby podkreślić, że jej rola jest zazwyczaj marginalna w prawidłowo zaprojektowanym systemie grzałka włącza się jedynie sporadycznie, pokrywając niewielki procent (zazwyczaj 1-3%) całkowitego rocznego zapotrzebowania na ciepło.

Punkt biwalentny to temperatura zewnętrzna, poniżej której moc pompy ciepła przestaje być wystarczająca do pokrycia zapotrzebowania budynku na ciepło. W tym momencie do gry wkracza dodatkowe źródło ciepła. Prawidłowe określenie tego punktu przez instalatora jest niezwykle ważne, ponieważ wpływa na dobór mocy pompy i ewentualnego źródła szczytowego, co bezpośrednio przekłada się na efektywność i ekonomiczność całego systemu grzewczego.

Pompy ciepła to nie tylko efektywne ogrzewanie domu. Oferują one szereg dodatkowych funkcji, które czynią je wszechstronnymi i atrakcyjnymi rozwiązaniami grzewczymi.

Jedną z podstawowych i niezwykle cenionych funkcji pomp ciepła jest przygotowanie ciepłej wody użytkowej (C.W.U.). Większość dostępnych na rynku modeli jest standardowo wyposażona w zasobnik ciepłej wody, który jest na bieżąco podgrzewany przez pompę. Dzięki temu użytkownicy mają stały dostęp do ciepłej wody do kąpieli, prysznica czy mycia naczyń, przez cały rok, w sposób ekologiczny i ekonomiczny.

Wiele nowoczesnych pomp ciepła oferuje również funkcję aktywnego chłodzenia latem. Działa to na zasadzie odwrócenia cyklu pracy urządzenia. Zamiast pobierać ciepło z otoczenia i oddawać je do domu, pompa pobiera ciepło z instalacji grzewczej (która w tym przypadku działa jak system chłodzenia podłogowego lub sufitowego) i oddaje je na zewnątrz. Dzięki temu pompa ciepła może służyć jako klimatyzator, zapewniając komfortową temperaturę w domu nawet podczas największych upałów.

Podsumowując, pompa ciepła to zaawansowane technologicznie, ale jednocześnie proste w obsłudze urządzenie, które oferuje wiele korzyści. Jej działanie opiera się na efektywnym wykorzystaniu odnawialnych źródeł energii. Oto najważniejsze wnioski, które warto zapamiętać:

• Pompa ciepła to urządzenie, które efektywnie "przepompowuje" ciepło z otoczenia, a nie je wytwarza, co czyni ją bardzo ekonomiczną.
• Jej praca opiera się na czterech etapach obiegu termodynamicznego z udziałem czynnika chłodniczego.
• Wskaźnik SCOP jest kluczowy do oceny realnych rocznych kosztów ogrzewania, a nie tylko chwilowy COP.
• Nowoczesne pompy powietrzne radzą sobie z niskimi temperaturami, a grzałka elektryczna jest tylko wsparciem, a nie głównym źródłem ciepła.
• Pompa ciepła to nie tylko ogrzewanie, ale często także ciepła woda użytkowa i chłodzenie latem.
• Wybór odpowiedniego typu (powietrzna, gruntowa) i prawidłowy montaż są kluczowe dla optymalnej pracy.
