Montaż ogrzewania podłogowego to inwestycja, która znacząco podnosi komfort życia i obniża rachunki za energię. Ten kompleksowy przewodnik przeprowadzi Cię przez wszystkie kluczowe etapy od analizy podłoża, przez wybór odpowiedniego systemu, aż po pierwsze uruchomienie. Dzięki niemu dowiesz się, jak uniknąć najczęstszych błędów i czy samodzielny montaż jest dla Ciebie, czy lepiej zlecić go fachowcom.

Przygotowanie podłoża: fundamenty udanej instalacji

Analiza podłoża: co musisz sprawdzić, zanim położysz pierwszą warstwę?

Solidne i równe podłoże to absolutna podstawa każdej udanej instalacji ogrzewania podłogowego. Nierówności mogą prowadzić do naprężeń w systemie i problemów z równomiernym rozprowadzaniem ciepła. Dlatego tak ważne jest, aby przed rozpoczęciem prac upewnić się, że powierzchnia jest idealnie gładka, pozbawiona luźnych elementów, kurzu i wilgoci. Zastosowanie folii przeciwwilgociowej (hydroizolacji) jako pierwszej warstwy jest kluczowe, szczególnie w pomieszczeniach narażonych na wilgoć, jak łazienki czy kuchnie. Chroni ona konstrukcję budynku i sam system grzewczy przed negatywnym wpływem wilgoci z gruntu lub pomieszczeń mokrych.

Dbanie o te detale na wczesnym etapie zapobiega kosztownym naprawom w przyszłości i zapewnia długowieczność całej instalacji.

Izolacja to podstawa: dlaczego styropian i folia to Twoi najwięksi sprzymierzeńcy?

Kolejnym niezwykle ważnym etapem jest prawidłowe zaizolowanie podłoża. Warstwa izolacji termicznej, najczęściej wykonana ze specjalnego styropianu podłogowego o odpowiedniej wytrzymałości (np. EPS 100), zapobiega niepotrzebnej ucieczce ciepła w dół, w kierunku fundamentów lub niższych kondygnacji. Dzięki temu cała energia cieplna kierowana jest tam, gdzie jest potrzebna do ogrzania pomieszczenia. Równie istotne są taśma brzegowa (dylatacyjna) oraz ekran zagrzejnikowy. Taśma, układana wzdłuż wszystkich ścian i elementów stałych, kompensuje rozszerzalność cieplną wylewki, zapobiegając jej pękaniu. Ekran zagrzejnikowy, czyli zazwyczaj folia z nadrukowaną siatką, nie tylko ułatwia precyzyjne układanie rur grzewczych w równych odstępach, ale także pomaga w równomiernym rozprowadzaniu ciepła po całej powierzchni.

• Styropian podłogowy (np. EPS 100): Zapewnia izolację termiczną, minimalizując straty ciepła w dół.
• Taśma brzegowa (dylatacyjna): Kompensuje rozszerzalność cieplną wylewki, zapobiegając pękaniu.
• Ekran zagrzejnikowy (folia z nadrukiem): Ułatwia precyzyjne układanie rur i wspomaga równomierne rozprowadzanie ciepła.

Wybór systemu: ogrzewanie wodne czy elektryczne, które będzie lepsze dla Twojego domu?

Wybór między systemem wodnym a elektrycznym ogrzewania podłogowego zależy od wielu czynników, takich jak rodzaj budynku, przeznaczenie pomieszczenia i dostępne źródło ciepła. Oto porównanie, które pomoże Ci podjąć świadomą decyzję:

Warto również wspomnieć o metodach montażu. Metoda mokra polega na zatopieniu rur lub kabli grzewczych w grubej warstwie wylewki. Jest to rozwiązanie trwałe, ale charakteryzuje się dużą bezwładnością cieplną. Metoda sucha, wykorzystująca specjalne płyty systemowe z profilami aluminiowymi, jest lżejsza, szybsza w montażu i ma mniejszą bezwładność cieplną, co pozwala na szybsze reakcje systemu grzewczego. Metoda sucha jest często wybierana przy remontach lub na stropach o ograniczonej nośności.

Montaż wodnego ogrzewania podłogowego: szczegółowy poradnik

Serce systemu: jak prawidłowo zamontować i zlokalizować rozdzielacz?

Rozdzielacz jest kluczowym elementem wodnego ogrzewania podłogowego. To dzięki niemu ciepła woda jest precyzyjnie rozprowadzana do poszczególnych pętli grzewczych, a system może być indywidualnie regulowany dla każdej strefy. Optymalna lokalizacja rozdzielacza to miejsce łatwo dostępne, ale jednocześnie dyskretne często w pomieszczeniu technicznym, kotłowni lub w szafce wnękowej. Ważne jest, aby zapewnić odpowiednią przestrzeń do montażu i późniejszej obsługi, a także estetyczne ukrycie go, jeśli znajduje się w części mieszkalnej.

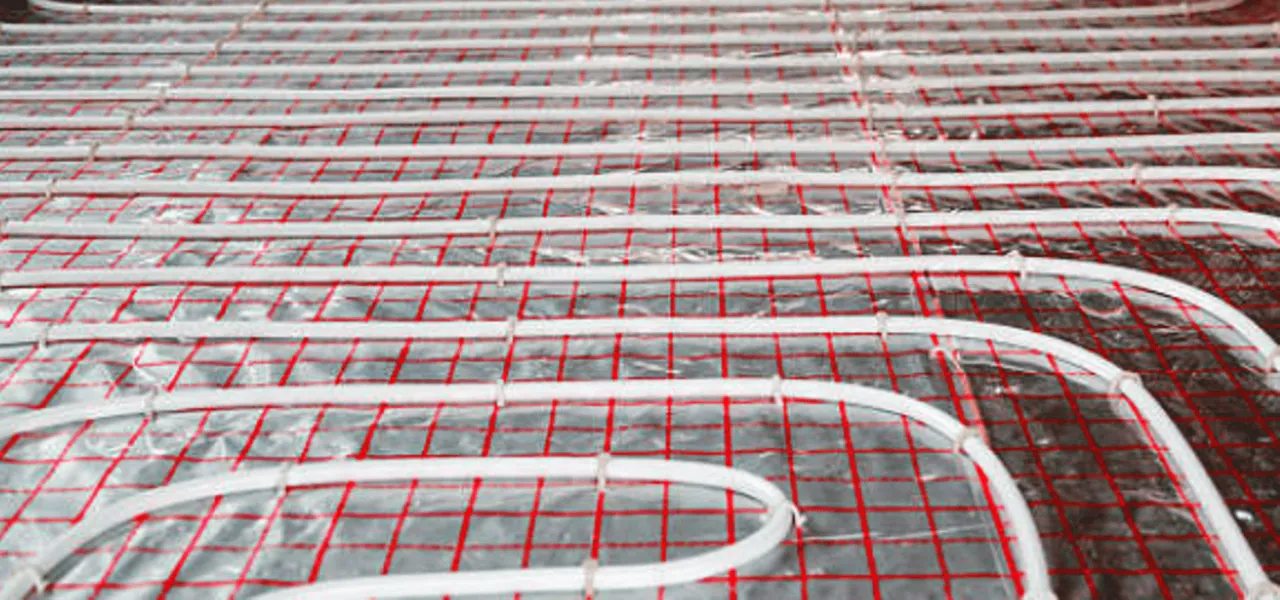

Układanie rur bez tajemnic: system ślimakowy czy meandrowy, co wybrać i jak to zrobić?

Istnieją dwa podstawowe sposoby układania rur grzewczych: ślimakowy i meandrowy. System ślimakowy polega na układaniu rur w kształcie spirali, która zaczyna się od zewnętrznej krawędzi pomieszczenia i stopniowo zawija się do środka. Zapewnia to bardzo równomierne grzanie całej powierzchni i jest szczególnie polecane w pomieszczeniach, gdzie chcemy uzyskać jednolitą temperaturę. System meandrowy to układanie rur w kształcie litery "U" lub "S", gdzie rura wraca do rozdzielacza blisko miejsca, z którego wyszła. Jest to rozwiązanie bardziej elastyczne, pozwalające na łatwiejsze dopasowanie do kształtu pomieszczenia i tworzenie stref o różnym zapotrzebowaniu na ciepło.

Niezależnie od wybranego systemu, kluczowe jest przestrzeganie zaleceń dotyczących długości pojedynczej pętli grzewczej. Zazwyczaj nie powinna ona przekraczać 80-100 metrów, aby zapewnić prawidłowy przepływ i uniknąć nadmiernych strat ciśnienia. Do układania rur najczęściej stosuje się rury typu PEX/Al/PEX lub PE-RT, które charakteryzują się dobrą elastycznością i odpornością na wysokie temperatury.

• Typy rur: PEX/Al/PEX, PE-RT.
• Zalecana długość pętli: 80-100 metrów.

Najważniejszy test: dlaczego próba szczelności przed wylaniem jastrychu jest absolutnie kluczowa?

Próba szczelności to etap, którego absolutnie nie można pominąć przed zalaniem instalacji wylewką. Polega ona na napełnieniu systemu wodą pod odpowiednim ciśnieniem i obserwacji, czy nie dochodzi do żadnych wycieków. Nawet najmniejszy przeciek, niewykryty na tym etapie, może oznaczać konieczność skuwania całej wylewki, co generuje ogromne koszty i straty czasu. Dlatego tak ważne jest, aby przeprowadzić ją starannie i zgodnie z zaleceniami producenta systemu, najlepiej pod nadzorem fachowca.

Podłączanie pętli do rozdzielacza: technika, która gwarantuje bezawaryjną pracę

Prawidłowe podłączenie rur grzewczych do rozdzielacza wymaga precyzji i uwagi. Każda pętla musi być podłączona w odpowiedni sposób, zapewniając właściwy przepływ wody i równomierne ogrzewanie. Należy zwrócić uwagę na prawidłowe dokręcenie złączek, aby uniknąć nieszczelności, a także na odpowiednie oznaczenie każdej pętli, co ułatwi późniejszą regulację i ewentualne naprawy. Dokładne wykonanie tego kroku jest gwarancją bezawaryjnej pracy całego systemu przez lata.

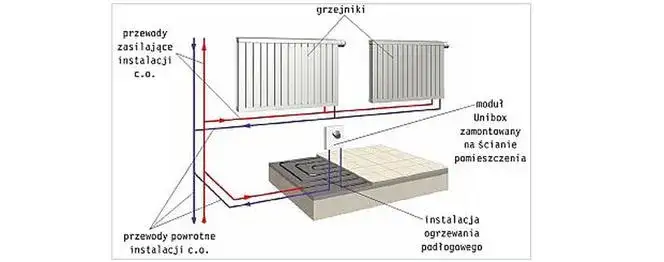

Integracja ze źródłem ciepła: jak połączyć podłogówkę z kotłem, a jak z pompą ciepła?

Ogrzewanie podłogowe doskonale współpracuje ze źródłami ciepła pracującymi w niskich temperaturach. Najlepszą synergię obserwuje się z pompami ciepła oraz kotłami kondensacyjnymi, które naturalnie dostarczają wodę o temperaturze zasilania w zakresie 35-45°C, idealnej dla komfortu cieplnego i efektywności podłogówki. W przypadku tradycyjnych kotłów, które pracują z wyższymi temperaturami (np. 60-70°C), konieczne jest zastosowanie układu mieszającego, który obniży temperaturę wody w obiegu podłogowym, chroniąc ją przed przegrzaniem i zapewniając komfort użytkowania.

Układy mieszające: kiedy są niezbędne i jak je poprawnie zainstalować?

Układy mieszające są niezbędne, gdy źródło ciepła generuje wodę o temperaturze wyższej niż optymalna dla ogrzewania podłogowego (35-45°C). Ich główną funkcją jest obniżenie temperatury wody powracającej z instalacji podłogowej i zmieszanie jej z wodą zasilającą, tak aby uzyskać pożądaną, niższą temperaturę w obiegu grzewczym. Poprawna instalacja układu mieszającego, zazwyczaj składającego się z pompy obiegowej, zaworu mieszającego i termostatu, zapewnia stabilną i bezpieczną pracę systemu, chroniąc go przed przegrzaniem i gwarantując komfort cieplny w pomieszczeniach.

Elektryczne ogrzewanie podłogowe: szybka i prosta instalacja

Maty, folie czy kable: dobór rozwiązania do typu pomieszczenia i podłogi

Elektryczne ogrzewanie podłogowe występuje w kilku formach, z których każda ma swoje optymalne zastosowanie. Maty grzewcze, zintegrowane z cienką siatką, są idealne do montażu bezpośrednio pod płytkami ceramicznymi, w warstwie kleju. Są szybkie w instalacji i nie podnoszą znacząco poziomu podłogi. Folie grzewcze, cieńsze i bardziej elastyczne, świetnie sprawdzają się pod panelami laminowanymi, deskami drewnianymi czy wykładzinami, wymagając jednak odpowiedniego podkładu. Kable grzewcze, montowane zazwyczaj w grubszej warstwie wylewki, są najbardziej uniwersalne i mogą być stosowane w różnych typach pomieszczeń i pod różnymi rodzajami posadzek, ale ich instalacja jest bardziej czasochłonna.

Instalacja krok po kroku: od przygotowania podłoża po ułożenie warstwy grzewczej

Instalacja elektrycznego ogrzewania podłogowego jest zazwyczaj prostsza i szybsza niż systemu wodnego. Oto kluczowe kroki:

1. Przygotowanie podłoża: Podobnie jak w przypadku ogrzewania wodnego, podłoże musi być równe, czyste i suche.
2. Ułożenie izolacji: Na podłożu należy ułożyć warstwę izolacji termicznej, aby zapobiec stratom ciepła.
3. Rozłożenie mat/folii grzewczych: Maty lub folie grzewcze rozkłada się zgodnie z projektem, unikając zaginania i nakładania na siebie. W przypadku folii często stosuje się dodatkowy podkład.
4. Montaż termostatu: W odpowiednim miejscu montuje się puszkę instalacyjną i prowadzi przewód zasilający oraz czujnik temperatury podłogi.
5. Podłączenie do zasilania: System jest podłączany do sieci elektrycznej przez wykwalifikowanego elektryka.
6. Wykonanie posadzki: Po ułożeniu elementów grzewczych i podłączeniu ich do termostatu, można przystąpić do montażu finalnej warstwy podłogowej (płytki, panele, itp.).

Podłączenie do zasilania i sterowania: rola termostatu i zabezpieczeń w instalacji elektrycznej

Kluczowym elementem sterującym pracą elektrycznego ogrzewania podłogowego jest termostat. To on odpowiada za utrzymanie zadanej temperatury i włączanie/wyłączanie systemu. Podłączenie całego systemu do sieci elektrycznej musi być wykonane przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przepisami. Niezwykle ważne jest również zastosowanie wyłącznika różnicowoprądowego (RCD), który zapewnia ochronę przed porażeniem prądem i jest obligatoryjny w instalacjach elektrycznych, zwłaszcza w pomieszczeniach wilgotnych.

Ostatnie kroki: wylewka i pierwsze uruchomienie

Jastrych cementowy czy anhydrytowy? Wady i zalety obu rozwiązań

Wylewka cementowa jest tradycyjnym i sprawdzonym rozwiązaniem. Jest trwała, odporna na wilgoć i stosunkowo tania. Jej wadą jest dłuższy czas schnięcia i potencjalna tendencja do pękania, jeśli nie zostanie wykonana z odpowiednią starannością i zbrojeniem. Wymaga również większej grubości niż jastrych anhydrytowy.

Jastrych anhydrytowy, zwany potocznie "płynnym jastrychem", charakteryzuje się doskonałą płynnością, co pozwala na uzyskanie idealnie równej powierzchni i lepsze otulenie rur grzewczych. Schnie szybciej niż cementowy i ma mniejszą bezwładność cieplną, co przekłada się na szybsze nagrzewanie pomieszczenia. Jest jednak droższy i bardziej wrażliwy na wilgoć, dlatego nie zaleca się jego stosowania w pomieszczeniach mokrych bez odpowiedniego zabezpieczenia.

Klucz do trwałości: czym jest wygrzewanie posadzki i dlaczego nie można go pominąć?

Wygrzewanie posadzki to proces stopniowego i kontrolowanego podnoszenia temperatury w systemie ogrzewania podłogowego po wykonaniu wylewki. Trwa zazwyczaj od 21 do 28 dni i jest absolutnie kluczowe dla zapewnienia trwałości i prawidłowego działania całej instalacji. Pozwala na powolne odparowanie resztek wilgoci z jastrychu, co zapobiega jego pękaniu i odkształceniom. Pominięcie tego etapu lub zbyt szybkie uruchomienie ogrzewania może prowadzić do poważnych uszkodzeń wylewki i systemu grzewczego, generując wysokie koszty napraw.

Pierwsze uruchomienie ogrzewania: jak zrobić to bezpiecznie i zgodnie z zasadami?

Po zakończeniu procesu wygrzewania jastrychu i okresie jego stabilizacji, można przystąpić do pierwszego, normalnego uruchomienia ogrzewania podłogowego. Proces ten powinien przebiegać stopniowo:

1. Ustawienie temperatury zasilania: Zacznij od ustawienia niskiej temperatury zasilania, np. 25-30°C.
2. Stopniowe podnoszenie temperatury: Codziennie zwiększaj temperaturę zasilania o około 5°C, aż do osiągnięcia docelowej wartości (zazwyczaj 35-45°C dla ogrzewania wodnego).
3. Obserwacja systemu: Monitoruj pracę systemu, zwracając uwagę na równomierność grzania i brak niepokojących dźwięków.
4. Regulacja przepływu: W razie potrzeby dokonaj regulacji przepływu na poszczególnych pętlach za pomocą rozdzielacza, aby zapewnić optymalne rozprowadzenie ciepła.
5. Ustawienie termostatu: Po osiągnięciu pożądanej temperatury, ustaw termostat na komfortowy poziom.

Najczęstsze błędy przy montażu podłogówki i jak ich unikać

Zbyt długie pętle i nierówne grzanie: jak optymalnie projektować układ rur?

Jednym z najczęstszych błędów jest projektowanie zbyt długich pętli grzewczych, przekraczających zalecane 80-100 metrów. Prowadzi to do nierównomiernego grzania obszary bliżej rozdzielacza są gorętsze, podczas gdy te na końcu pętli są znacznie chłodniejsze. Aby tego uniknąć, należy dokładnie zaplanować układ rur, dzieląc większe powierzchnie na mniejsze strefy grzewcze i stosując pętle o optymalnej długości, co zapewni komfort cieplny w całym pomieszczeniu.

Brak dylatacji: dlaczego pękająca podłoga to często wina źle wykonanej instalacji?

Wylewka betonowa, podobnie jak inne materiały budowlane, rozszerza się pod wpływem ciepła. Brak odpowiednich szczelin dylatacyjnych wzdłuż ścian, przy słupach czy w progach pomieszczeń uniemożliwia swobodne ruchy termiczne jastrychu. Skutkuje to powstawaniem naprężeń, które prędzej czy później doprowadzą do pęknięć posadzki. Prawidłowe wykonanie dylatacji, z użyciem taśmy brzegowej, jest kluczowe dla zachowania integralności i estetyki podłogi.

Zaniedbanie izolacji: jak uniknąć ogrzewania fundamentów zamiast pokoju?

Kolejnym kardynalnym błędem jest niedostateczna izolacja termiczna pod systemem grzewczym. Gdy ciepło ucieka w dół, zamiast ogrzewać pomieszczenie, tracimy cenną energię, a rachunki za ogrzewanie rosną. Odpowiednia warstwa styropianu podłogowego o właściwej grubości i współczynniku przewodzenia ciepła jest absolutnie niezbędna, aby ciepło było kierowane tam, gdzie jest potrzebne do wnętrza pokoju, a nie w kierunku fundamentów czy niższych kondygnacji.
