Jak podłączyć bufor do pompy ciepła? Praktyczny poradnik

Podłączenie zbiornika buforowego do pompy ciepła to jeden z kluczowych etapów tworzenia efektywnego i niezawodnego systemu grzewczego. Choć może wydawać się to skomplikowanym zagadnieniem, zrozumienie jego roli i zasad prawidłowego montażu jest niezbędne dla każdego, kto chce cieszyć się komfortem cieplnym przy jednoczesnej optymalizacji kosztów eksploatacji. W tym kompleksowym przewodniku przeprowadzimy Cię przez wszystkie niezbędne aspekty od teorii, przez dobór odpowiedniego rozwiązania, aż po praktyczne wskazówki instalacyjne. Naszym celem jest dostarczenie Ci wiedzy, która pozwoli uniknąć kosztownych błędów i zapewnić długą, bezproblemową pracę Twojej instalacji.

Rola bufora w instalacji z pompą ciepła

Bufor ciepła to nic innego jak specjalnie zaprojektowany, zaizolowany zbiornik, który przechowuje wodę grzewczą, działając niczym akumulator energii cieplnej. Jego podstawowym celem jest zwiększenie tzw. zładu wody w całym systemie centralnego ogrzewania. Ale jego znaczenie wykracza daleko poza samo magazynowanie ciepła. W praktyce bufor odgrywa kilka kluczowych ról, które są fundamentem efektywnej pracy pompy ciepła.

• Ochrona pompy ciepła przed taktowaniem: Jest to chyba najważniejsza funkcja bufora. Taktowanie, czyli zbyt częste włączanie i wyłączanie sprężarki pompy ciepła, jest dla niej niezwykle szkodliwe. Powoduje nadmierne zużycie podzespołów, skraca żywotność urządzenia i prowadzi do nieefektywnej pracy, szczególnie w okresach przejściowych, gdy zapotrzebowanie na ciepło jest zmienne. Bufor, magazynując nadwyżki ciepła, pozwala sprężarce pracować dłużej w jednym cyklu, znacząco redukując liczbę cykli start/stop.
• Zapewnienie minimalnego przepływu: Każda pompa ciepła potrzebuje określonego, minimalnego przepływu wody przez wymiennik, aby pracować poprawnie i bezpiecznie. Gdyby wszystkie obiegi grzewcze (np. ogrzewanie podłogowe z termostatami) zostały nagle zamknięte, przepływ mógłby spaść poniżej wymaganego minimum, co groziłoby przegrzaniem i uszkodzeniem pompy. Bufor gwarantuje utrzymanie tego minimalnego przepływu, nawet gdy odbiór ciepła w instalacji jest chwilowo niski.
• Wsparcie dla funkcji odszraniania: Pompy ciepła, zwłaszcza te typu powietrze-woda, potrzebują okresowego odszraniania parownika jednostki zewnętrznej. Proces ten wymaga dostarczenia ciepła, które zazwyczaj pochodzi z zasobów instalacji. Bufor, przechowując energię cieplną, może efektywnie wspomagać ten proces, zapewniając szybkie i skuteczne odszronienie, co jest kluczowe dla utrzymania wysokiej wydajności pompy w niskich temperaturach.
• Funkcja sprzęgła hydraulicznego: W bardziej złożonych instalacjach, gdzie mamy do czynienia z różnymi obiegami grzewczymi (np. ogrzewanie podłogowe i grzejniki), bufor może pełnić rolę sprzęgła hydraulicznego. Oddziela on hydraulicznie obieg pompy ciepła od obiegów grzewczych. Pozwala to na niezależną pracę pomp obiegowych po obu stronach oraz zapewnia stabilność systemu, umożliwiając precyzyjne sterowanie każdą strefą grzewczą.
• Łączenie różnych źródeł ciepła: Bufor ułatwia również integrację pompy ciepła z innymi źródłami ciepła, takimi jak kocioł gazowy, kominek z płaszczem wodnym czy instalacja solarna. Pozwala to na stworzenie hybrydowego systemu grzewczego, który optymalnie wykorzystuje dostępne źródła energii.

Zjawisko taktowania pompy ciepła jest jednym z największych wrogów jej długowieczności. Sprężarka, będąc sercem pompy, jest jednocześnie jej najdroższym elementem. Każdy cykl startowy obciąża ją mechanicznie i elektrycznie. Im częściej pompa musi się uruchamiać i wyłączać, tym szybciej się zużywa. Bufor ciepła działa jak stabilizator, gromadząc energię, gdy pompa pracuje, i oddając ją, gdy jest potrzebna. Dzięki temu sprężarka może pracować dłużej, z mniejszą liczbą cykli start/stop, co przekłada się na znaczące wydłużenie jej żywotności i zmniejszenie ryzyka kosztownych awarii.

Kiedy bufor jest niezbędny, a kiedy można go pominąć?

Decyzja o montażu bufora ciepła nie zawsze jest oczywista i zależy od specyfiki danej instalacji grzewczej. Istnieją jednak sytuacje, w których jego obecność jest absolutnie konieczna, aby zapewnić prawidłowe działanie systemu.

• Instalacje mieszane: Jeśli Twoja instalacja łączy ogrzewanie grzejnikowe z ogrzewaniem podłogowym, bufor jest zazwyczaj niezbędny. Różne wymagania temperaturowe i przepływowe tych dwóch systemów mogą prowadzić do problemów z pracą pompy ciepła bez odpowiedniego rozdzielenia hydraulicznego, które zapewnia bufor.
• Modernizowane instalacje grzejnikowe: Stare instalacje grzejnikowe często charakteryzują się małą pojemnością wodną. Pompa ciepła, zaprojektowana do pracy z większym zładem wody, może w takiej sytuacji pracować nieefektywnie i ulegać częstemu taktowaniu. Bufor znacząco zwiększa pojemność wodną systemu, stabilizując jego pracę.
• Systemy z wieloma obiegami: Jeśli w Twoim domu jest wiele niezależnych obiegów grzewczych, sterowanych siłownikami (np. w każdym pomieszczeniu), bufor jest często konieczny do zapewnienia stabilnej pracy pompy ciepła. Siłowniki zamykające przepływ mogą powodować problemy z minimalnym przepływem, jeśli nie ma odpowiedniego bufora.

1. Czy w moim domu są zainstalowane grzejniki? Jeśli tak, zwłaszcza w połączeniu z innymi systemami, bufor jest bardzo wskazany.
2. Czy moja instalacja grzewcza jest modernizowana, czy to zupełnie nowy system? Stare instalacje o małej pojemności wodnej często wymagają bufora.
3. Ile niezależnych obiegów grzewczych (np. z termostatami lub siłownikami) znajduje się w moim domu? Im więcej, tym większa potrzeba zastosowania bufora.
4. Jaka jest szacunkowa pojemność wodna mojej obecnej instalacji grzewczej? Mała pojemność wody jest silnym argumentem za buforem.
5. Czy producent mojej pompy ciepła zaleca lub wręcz wymaga stosowania bufora w mojej konfiguracji? Zawsze warto sprawdzić dokumentację techniczną urządzenia.

Warto zaznaczyć, że w dobrze zaprojektowanych, nowych instalacjach opartych wyłącznie na ogrzewaniu podłogowym, które charakteryzują się dużą pojemnością wodną, bufor może być czasem pominięty. Ogrzewanie podłogowe samo w sobie pełni pewną rolę bufora. Jednak nawet w takich przypadkach, decyzja o rezygnacji z bufora powinna być zawsze podejmowana po konsultacji z doświadczonym instalatorem, który oceni wszystkie parametry systemu i zapotrzebowanie budynku na ciepło.

Dobór pojemności bufora: jak obliczyć idealny rozmiar?

Wybór odpowiedniej pojemności bufora jest kluczowy dla jego efektywnego działania. Zbyt mały zbiornik nie spełni swojej roli, a zbyt duży może generować niepotrzebne straty i zwiększać koszty inwestycji.

• Ogólna zasada doboru: Najczęściej stosowaną i rekomendowaną metodą jest przyjęcie przelicznika 10-20 litrów pojemności bufora na każdy 1 kW mocy grzewczej pompy ciepła. Ten zakres pozwala na elastyczne dopasowanie do różnych typów instalacji i zapotrzebowania budynku.

• Konsekwencje zbyt małego bufora: Jeśli pojemność bufora jest niewystarczająca w stosunku do mocy pompy ciepła, nie będzie on w stanie skutecznie zapobiegać taktowaniu sprężarki. Prowadzi to do jej szybszego zużycia i skrócenia żywotności urządzenia.
• Konsekwencje zbyt dużego bufora: Z kolei zbyt duży bufor, choć bezpieczny dla pompy, może generować straty postojowe (niepotrzebne wychładzanie się wody, gdy pompa nie pracuje). Ponadto, nagrzewanie tak dużej ilości wody może wydłużyć czas potrzebny do osiągnięcia komfortowej temperatury w budynku, a także zwiększyć początkowy koszt inwestycji.

Aby ułatwić wybór, oto kilka przykładów obliczeń zalecanej pojemności bufora dla najpopularniejszych mocy pomp ciepła:

• Dla pompy ciepła o mocy 8 kW: zalecana pojemność bufora wynosi od 80 do 160 litrów.
• Dla pompy ciepła o mocy 10 kW: zalecana pojemność bufora wynosi od 100 do 200 litrów.
• Dla pompy ciepła o mocy 12 kW: zalecana pojemność bufora wynosi od 120 do 240 litrów.

Warto pamiętać, że w przypadku instalacji opartych wyłącznie na grzejnikach, które mają mniejszą bezwładność cieplną niż ogrzewanie podłogowe, zaleca się stosowanie bufora o większej pojemności. W takich sytuacjach przelicznik może być wyższy, na przykład minimum 20 litrów na 1 kW mocy.

Wybór schematu podłączenia bufora: równoległy czy szeregowy?

Sposób podłączenia bufora do instalacji grzewczej ma fundamentalne znaczenie dla jego funkcji i efektywności. Dwa najczęściej stosowane schematy to podłączenie równoległe i szeregowe, z których każdy ma swoje specyficzne zastosowania.

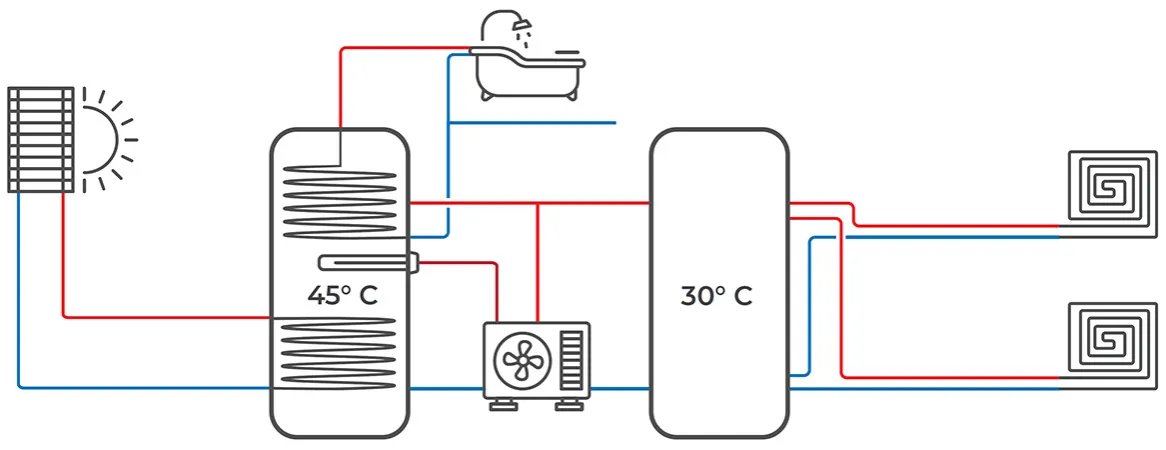

Podłączenie równoległe jest zdecydowanie najczęściej stosowanym i zazwyczaj najbardziej rekomendowanym rozwiązaniem w instalacjach z pompą ciepła. W tym układzie bufor działa przede wszystkim jako sprzęgło hydrauliczne. Oznacza to, że oddziela on hydraulicznie obieg pompy ciepła od obiegów instalacji centralnego ogrzewania (np. obiegu grzejnikowego czy podłogowego). Pozwala to na niezależną pracę pomp obiegowych po obu stronach jednej pompy w obiegu pompy ciepła i drugiej (lub kilku) w obiegach instalacji grzewczej. Dzięki temu system staje się bardziej stabilny i łatwiejszy do sterowania.

podłączenia równoległego polega na tym, że pompa ciepła pracuje w zamkniętym obiegu z buforem. Woda podgrzana przez pompę trafia do bufora, a stamtąd jest pobierana przez pompę instalacji grzewczej do ogrzewania pomieszczeń. Gdy temperatura w buforze osiągnie pożądany poziom, pompa ciepła może się wyłączyć, a instalacja grzewcza nadal czerpie ciepło z zgromadzonej w buforze energii. Ten układ zapewnia stabilne przepływy i temperatury, minimalizując wpływ zmian w odbiorze ciepła przez instalację na pracę samej pompy ciepła. Jest to kluczowe dla zapobiegania taktowaniu.

Podłączenie szeregowe jest innym podejściem, gdzie bufor jest wpięty bezpośrednio w obieg grzewczy, zazwyczaj na powrocie do pompy ciepła. Głównym celem tego schematu jest zwiększenie zładu wody w instalacji, a nie rozdzielenie hydrauliczne obiegów. W tym przypadku bufor staje się integralną częścią obiegu grzewczego.

W układzie szeregowym woda z instalacji grzewczej, po oddaniu ciepła w pomieszczeniach, wraca do bufora, a następnie do pompy ciepła. Bufor, dzięki swojej pojemności, zwiększa bezwładność cieplną całego systemu. Jest to szczególnie przydatne w sytuacjach, gdy potrzebujemy zgromadzić większą ilość energii, na przykład do efektywnego odszraniania pompy ciepła. Jednakże, w przeciwieństwie do podłączenia równoległego, układ szeregowy nie zapewnia pełnego rozdzielenia hydraulicznego, co może być wadą w bardziej złożonych instalacjach.

Podsumowując, w większości przypadków, gdy mówimy o pompach ciepła, podłączenie równoległe jest rozwiązaniem preferowanym ze względu na jego zdolność do stabilizacji pracy systemu i ochrony pompy. Podłączenie szeregowe może być rozważane w specyficznych sytuacjach, gdy priorytetem jest zwiększenie zładu wody lub w prostszych układach.

Praktyczny przewodnik: podłączanie bufora krok po kroku

Prawidłowe podłączenie bufora ciepła wymaga nie tylko zrozumienia schematu, ale także zastosowania odpowiedniej armatury i przestrzegania kluczowych zasad montażu. Oto najważniejsze elementy, na które należy zwrócić uwagę.

• Kluczowa armatura: Do prawidłowego podłączenia bufora niezbędne są między innymi: zawory zwrotne (zapobiegające cofaniu się wody), odpowietrzniki (usuwające powietrze z instalacji), zawory bezpieczeństwa (chroniące przed nadmiernym ciśnieniem), czujniki temperatury (informujące system sterowania o temperaturze wody w buforze) oraz pompy obiegowe (zapewniające przepływ wody). Każdy z tych elementów pełni specyficzną rolę w zapewnieniu bezpieczeństwa i efektywności systemu.

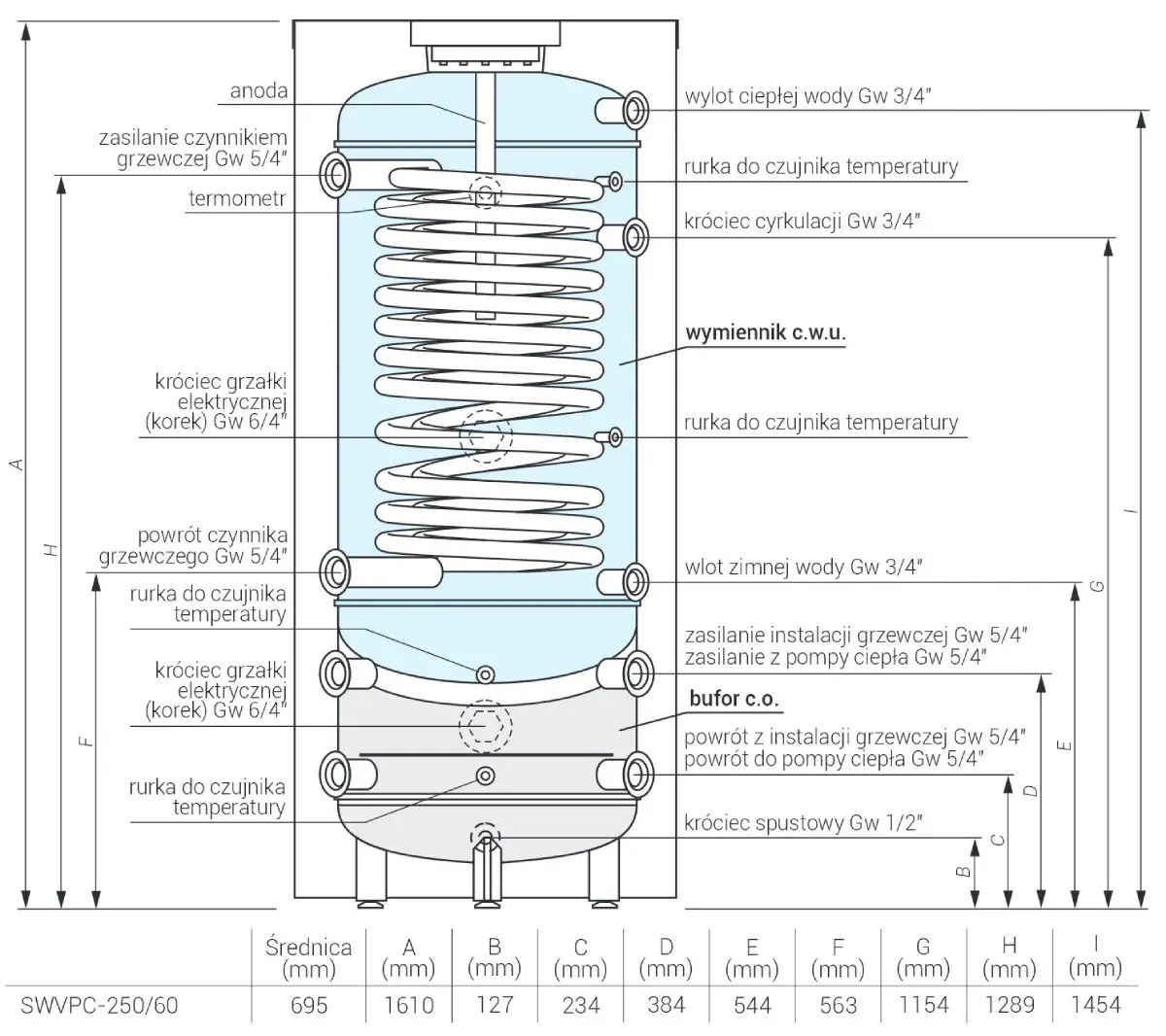

• Prawidłowe podłączenie zasilania i powrotu: Fundamentalną zasadą jest podłączenie zasilania (gorącej wody) do górnego króćca bufora, a powrotu (chłodniejszej wody) do króćca dolnego. Pozwala to na zachowanie naturalnego, warstwowego układu temperatur w zbiorniku (cieplejsza woda gromadzi się na górze, zimniejsza na dole). Zaburzenie tej kolejności prowadzi do szybkiego mieszania się wody i obniżenia efektywności systemu, a także może negatywnie wpływać na pracę pompy ciepła.
• Odpowiednia izolacja termiczna: Bufor ciepła i wszystkie rury przyłączeniowe muszą być dokładnie zaizolowane. Jest to szczególnie ważne w przypadku, gdy kotłownia nie jest ogrzewana. Dobrej jakości izolacja minimalizuje straty ciepła do otoczenia, co bezpośrednio przekłada się na niższe rachunki za energię i większą efektywność całego systemu grzewczego.
• Integracja z systemem sterowania: Prawidłowe podłączenie bufora nie kończy się na jego fizycznym zainstalowaniu. Niezbędna jest również jego integracja z systemem sterowania pompy ciepła. Odpowiednie umiejscowienie czujników temperatury i właściwa konfiguracja sterownika pozwalają na optymalne zarządzanie energią, efektywne wykorzystanie funkcji bufora i zapewnienie komfortu cieplnego w budynku.

Unikaj tych błędów: 7 pułapek przy montażu bufora

Montaż bufora ciepła, choć wydaje się prosty, kryje w sobie wiele potencjalnych pułapek, których uniknięcie jest kluczowe dla zapewnienia długiej i bezproblemowej pracy instalacji.

1. Ignorowanie zaleceń producenta pompy ciepła: Każdy producent pompy ciepła określa w dokumentacji technicznej wymagania dotyczące instalacji, w tym minimalny zład wody lub zalecany schemat podłączenia bufora. Zignorowanie tych wytycznych jest poważnym błędem, który może prowadzić do nieefektywnej pracy urządzenia, a nawet do utraty gwarancji.

2. Zbyt duża odległość bufora od pompy ciepła: Im większa odległość między pompą ciepła a buforem, tym większe straty ciepła na przesyle. Długie rury grzewcze oznaczają, że część energii zostanie utracona, zanim woda dotrze do bufora. Dlatego optymalne jest umieszczenie bufora jak najbliżej pompy ciepła, aby zminimalizować te straty.

3. Nieprawidłowe umiejscowienie czujników temperatury: Czujniki temperatury są "oczami" systemu sterowania. Jeśli zostaną umieszczone w niewłaściwym miejscu bufora (np. w strefie zimnej wody), sterownik otrzyma błędne informacje. Skutkuje to nieprawidłowym sterowaniem pompą ciepła, nieefektywnym wykorzystaniem energii i brakiem optymalizacji pracy systemu.

4. Brak kluczowej armatury: Montaż bufora bez niezbędnych elementów, takich jak odpowietrzniki czy zawory bezpieczeństwa, jest niedopuszczalny. Odpowietrzniki zapobiegają zapowietrzeniu instalacji, które obniża jej efektywność, a zawory bezpieczeństwa chronią system przed niebezpiecznym wzrostem ciśnienia. Ich brak to prosta droga do problemów.

5. Pominięcie filtra magnetycznego: Filtr magnetyczny, zazwyczaj montowany na powrocie do pompy ciepła, chroni ją przed zanieczyszczeniami mechanicznymi i magnetycznymi obecnymi w wodzie grzewczej. Zanieczyszczenia te mogą uszkodzić delikatne podzespoły pompy, prowadząc do awarii. Pominięcie filtra to ryzyko dla żywotności pompy.

6. Nieprawidłowa konfiguracja pomp obiegowych: W instalacjach z podłączeniem równoległym stosuje się zazwyczaj dwie pompy obiegowe. Ich niewłaściwa konfiguracja zbyt duża lub zbyt mała wydajność, błędne ustawienia sterowania może zaburzyć przepływy w systemie, prowadząc do nieefektywnej pracy całego układu grzewczego.

7. Niewystarczająca izolacja termiczna: Jak już wspomniano, słaba izolacja bufora i rur przyłączeniowych to częsty błąd, który prowadzi do znaczących strat ciepła. W nieogrzewanych pomieszczeniach kotłowni straty te mogą być bardzo duże, co bezpośrednio przekłada się na wyższe rachunki za energię elektryczną i niższą efektywność energetyczną całego domu.

Bufor ciepła: opłacalna inwestycja w przyszłość Twojego domu?

Choć instalacja bufora ciepła wiąże się z początkowym kosztem, jego długoterminowe korzyści często przewyższają tę inwestycję. Wpływa on na kilka kluczowych aspektów funkcjonowania systemu grzewczego, które przekładają się na realne oszczędności i komfort.

• Obniżenie rachunków za prąd: Poprzez optymalizację pracy pompy ciepła i znaczące zmniejszenie zjawiska taktowania, bufor pozwala na bardziej efektywne wykorzystanie energii. Sprężarka pracuje dłużej i stabilniej, co zazwyczaj przekłada się na niższe zużycie prądu.
• Znaczące wydłużenie żywotności sprężarki: Jak już wielokrotnie podkreślaliśmy, sprężarka jest najdroższym elementem pompy ciepła. Redukcja liczby cykli start/stop dzięki buforowi bezpośrednio przekłada się na mniejsze obciążenie mechaniczne i elektryczne sprężarki, co znacząco wydłuża jej żywotność i zmniejsza ryzyko kosztownych napraw czy wymiany.

Długoterminowe korzyści z instalacji bufora ciepła obejmują:

• Stabilność systemu: Bufor zapewnia bardziej równomierną i przewidywalną pracę całego systemu grzewczego, niezależnie od zmiennych warunków zewnętrznych czy zapotrzebowania na ciepło wewnątrz budynku.
• Zwiększony komfort użytkowania: Stabilna temperatura w domu i szybsza reakcja systemu na zmiany ustawień termostatu to aspekty, które bezpośrednio wpływają na komfort mieszkańców.
• Niższe koszty eksploatacji: Poprzez optymalizację pracy pompy ciepła i minimalizację strat energii, bufor przyczynia się do obniżenia bieżących kosztów ogrzewania.
• Mniejsze ryzyko awarii: Ochrona pompy ciepła przed taktowaniem i zapewnienie jej optymalnych warunków pracy znacząco zmniejszają ryzyko wystąpienia kosztownych awarii.
• Lepsza efektywność energetyczna: Cały system działa wydajniej, co jest kluczowe w kontekście rosnących cen energii i troski o środowisko.

Podsumowując, bufor ciepła to nie tylko dodatkowy element instalacji, ale strategiczna inwestycja, która w dłuższej perspektywie przynosi wymierne korzyści finansowe, techniczne i użytkowe.
