Wybór odpowiednich rur do systemu grzewczego z pompą ciepła to jedno z tych zagadnień, które często bywa niedoceniane, a ma kluczowe znaczenie dla efektywności, niezawodności i długoterminowych kosztów eksploatacji całej instalacji. Właściwie dobrany rurociąg to nie tylko kwestia estetyki, ale przede wszystkim gwarancja optymalnego przepływu czynnika grzewczego, minimalizacji strat energii i uniknięcia potencjalnych awarii. Ten artykuł stanowi kompleksowy przewodnik, który pomoże Ci podjąć świadomą decyzję, odpowiadając na wszystkie kluczowe pytania dotyczące doboru rur do pomp ciepła.

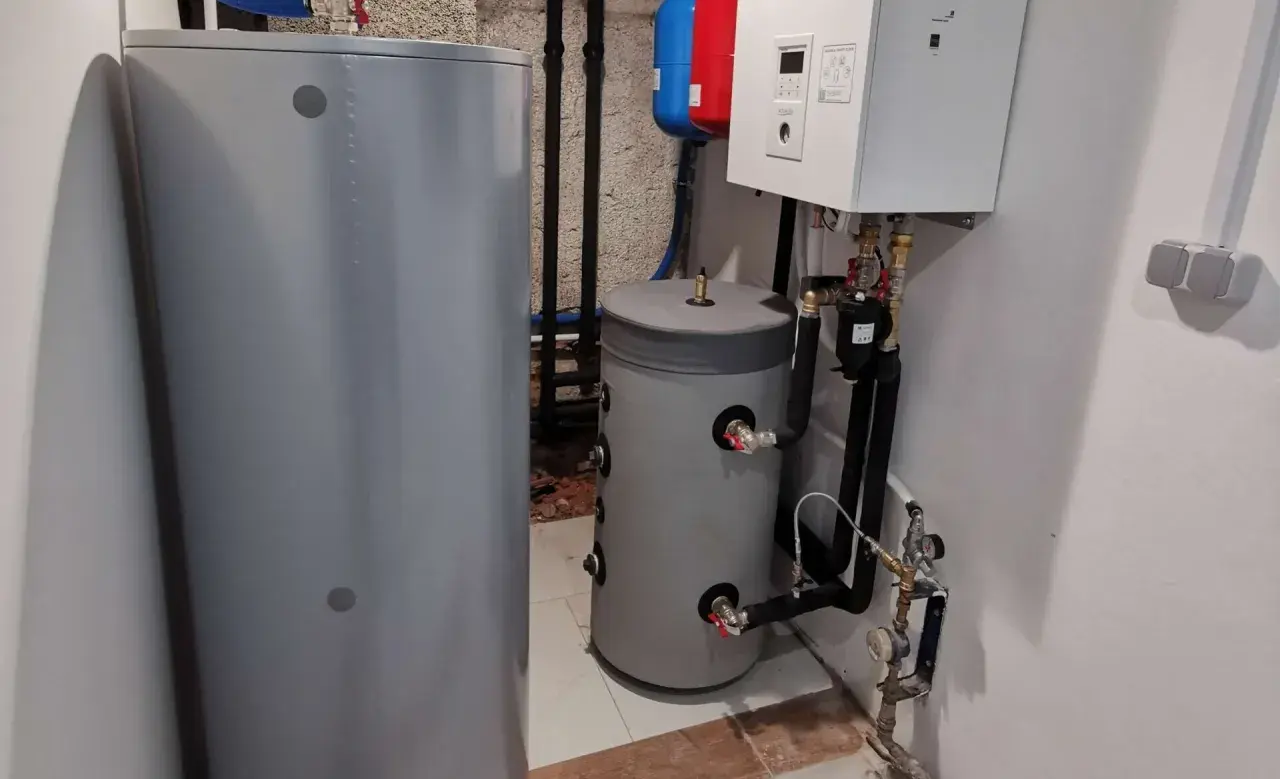

Wybór rur do pompy ciepła klucz do efektywności i trwałości instalacji
- Materiały takie jak PEX, PP, miedź czy stal mają różne właściwości, wpływające na koszt, montaż i trwałość systemu.
- Prawidłowy dobór średnicy rur jest krytyczny dla zapewnienia optymalnego przepływu, minimalizacji oporów i uniknięcia awarii pompy ciepła.
- Rury preizolowane są niezbędne na odcinkach zewnętrznych, szczególnie w pompach monoblok, aby zminimalizować straty ciepła.
- Dla pomp gruntowych stosuje się specjalistyczne rury polietylenowe (PE-HDPE, PE100-RC) o odpowiednich średnicach do kolektorów.
- Kluczowa jest staranna izolacja wszystkich rur, zarówno wewnątrz, jak i na zewnątrz budynku, oraz unikanie powszechnych błędów montażowych.
Często skupiamy się na wyborze samej pompy ciepła, jej mocy i parametrach technicznych, zapominając, że rury stanowią integralną część całego systemu grzewczego. To właśnie one odpowiadają za transport energii cieplnej z jednostki zewnętrznej do wnętrza budynku lub z dolnego źródła do pompy. Niewłaściwy dobór rurociągu może zniweczyć zalety nawet najnowocześniejszej i najwydajniejszej pompy, prowadząc do spadku jej sprawności i nieefektywnej pracy.
Konsekwencje błędów popełnionych na etapie doboru i montażu rur mogą być bardzo dotkliwe. Najczęściej objawiają się one wzrostem oporów hydraulicznych w instalacji, co zmusza pompę obiegową do cięższej pracy. Skutkuje to zwiększonym zużyciem energii elektrycznej, a co za tym idzie wyższymi rachunkami za ogrzewanie. W skrajnych przypadkach zbyt mała średnica rur lub inne nieprawidłowości mogą prowadzić do przeciążenia pompy ciepła, jej awaryjnych wyłączeń oraz skrócenia żywotności poszczególnych komponentów systemu. Warto pamiętać, że naprawa błędów instalacyjnych bywa kosztowna i czasochłonna.
"Niewłaściwie dobrane rury to cichy sabotażysta wydajności pompy ciepła. Mogą sprawić, że nawet najlepsze urządzenie będzie pracować poniżej swoich możliwości, generując niepotrzebne koszty i ryzyko awarii."
Materiał ma znaczenie: Przegląd i porównanie rur do instalacji grzewczej
Rynek oferuje szeroki wachlarz materiałów, z których wykonane są rury stosowane w instalacjach grzewczych. Każdy z nich posiada swoje unikalne właściwości, które wpływają na jego przydatność, trwałość, sposób montażu oraz oczywiście cenę. Zrozumienie tych różnic jest kluczowe dla dokonania właściwego wyboru, dopasowanego do specyfiki systemu pompą ciepła.
W nowoczesnych instalacjach grzewczych, w tym tych z pompami ciepła, rury z tworzyw sztucznych zdominowały rynek. Ich popularność wynika z szeregu zalet, takich jak doskonała odporność na korozję, brak tendencji do osadzania się kamienia kotłowego, a w przypadku PEX duża elastyczność ułatwiająca montaż. Dodatkowo, tworzywa sztuczne charakteryzują się stosunkowo niską ceną zakupu i długą żywotnością, często szacowaną na około 50 lat, co czyni je ekonomicznym wyborem na lata.
PEX (polietylen sieciowany): Elastyczność i szybkość montażu jako kluczowe zalety
Rury PEX, zwłaszcza te wielowarstwowe z wkładką aluminiową (PEX/Al/PE), zdobyły ogromną popularność dzięki swojej niezwykłej elastyczności. Ta cecha znacząco ułatwia prowadzenie instalacji, pozwala na wykonywanie łagodnych łuków bez potrzeby stosowania dodatkowych kształtek i tym samym redukuje liczbę potencjalnych miejsc nieszczelności. Podobnie jak inne tworzywa sztuczne, PEX jest odporny na korozję i nie gromadzi osadów. Warto jednak zwrócić uwagę na wersje bez bariery antydyfuzyjnej, które w pewnych warunkach mogą dopuszczać niewielką dyfuzję tlenu do instalacji, co jest niekorzystne dla niektórych elementów systemu.
PP (polipropylen): Sztywność, trwałość zgrzewów i niska cena
Rury PP stanowią alternatywę dla PEX, wyróżniając się przede wszystkim sztywnością. Połączenia wykonane metodą zgrzewania tworzą monolityczną, bardzo trwałą strukturę, która jest odporna na wysokie temperatury i ciśnienie. Materiał ten jest również zazwyczaj tańszy od PEX. Montaż rur PP jest jednak bardziej czasochłonny, wymaga specjalistycznego zgrzewacza i precyzji. Należy również pamiętać, że rury PP często mają grubsze ścianki niż porównywalne rury PEX czy miedziane, co może nieznacznie zmniejszać ich wewnętrzną średnicę i tym samym wpływać na przepływ.
Tabela porównawcza: PEX vs PP wady, zalety i typowe zastosowania
| Cecha | PEX (polietylen sieciowany) | PP (polipropylen) |
|---|---|---|
| Elastyczność | Bardzo wysoka, ułatwia montaż | Niska, rury są sztywne |
| Sposób łączenia | Zaciskanie, zaprasowywanie | Zgrzewanie |
| Odporność na korozję/osady | Bardzo dobra | Bardzo dobra |
| Cena materiału | Średnia do wysokiej (w zależności od typu) | Niska |
| Czasochłonność montażu | Niska do średniej | Średnia do wysokiej |
| Potencjalna dyfuzja tlenu | Możliwa w wersjach bez bariery antydyfuzyjnej | Brak |
| Wpływ ścianek na średnicę wewnętrzną | Cieńsze ścianki, większa średnica wewnętrzna przy tej samej średnicy nominalnej | Grubsze ścianki, mniejsza średnica wewnętrzna przy tej samej średnicy nominalnej |
Miedź, choć jest materiałem tradycyjnym, wciąż znajduje swoje zastosowanie w instalacjach grzewczych, w tym z pompami ciepła. Jest to materiał ceniony za swoje właściwości, które przez lata stanowiły standard w branży.
Zalety miedzi: Niezrównana przewodność cieplna i długa żywotność
- Doskonała przewodność cieplna: Miedź efektywnie przewodzi ciepło, co jest korzystne dla systemu grzewczego.
- Wysoka trwałość: Rury miedziane są bardzo wytrzymałe mechanicznie i odporne na uszkodzenia.
- Odporność na korozję: Miedź wykazuje dobrą odporność na korozję w typowych warunkach pracy instalacji grzewczej.
- Praca w wysokich temperaturach: Materiał ten bez problemu radzi sobie z temperaturami sięgającymi nawet 120°C.
Wady i ograniczenia: Wysoki koszt i wymagania montażowe
- Wysoka cena: Miedź jest jednym z najdroższych materiałów dostępnych na rynku rur instalacyjnych.
- Pracochłonny montaż: Instalacja rur miedzianych wymaga specjalistycznych umiejętności i narzędzi, takich jak lutowanie twarde lub miękkie, bądź stosowanie złączek zaciskowych.
Rury stalowe, zarówno nierdzewne, jak i węglowe, stanowią specyficzną grupę materiałów, które mogą być rozważane w pewnych zastosowaniach instalacji z pompą ciepła. Ich główną zaletą jest wysoka wytrzymałość na ciśnienie, co jest istotne w systemach pracujących pod znacznym obciążeniem. Stal nierdzewna, choć droższa, oferuje bardzo dobrą odporność na korozję i długą żywotność. Stal węglowa jest rozwiązaniem bardziej ekonomicznym, jednak jej podatność na rdzewienie sprawia, że jest rzadziej wybierana do instalacji grzewczych w domach jednorodzinnych, gdzie korozja może stanowić poważny problem. Montaż rur stalowych zazwyczaj odbywa się poprzez metody zaciskowe.
Orientacyjne ceny za metr bieżący rur na polskim rynku mogą się znacznie różnić w zależności od producenta, średnicy, grubości ścianki oraz aktualnych trendów rynkowych. Poniżej przedstawiam przykładowe wartości, które należy traktować jako punkt odniesienia:
- PP-R (DN25): około 4-8 zł/m
- PEX/Al/PE (16x2.0): około 5-8 zł/m; (25x2.5): około 10-15 zł/m
- Miedź (28mm): około 80-120 zł/m (cena bardzo zmienna)
- Stal zaciskana (28mm): około 15-25 zł/m
Kluczowy parametr: Jak prawidłowo dobrać średnicę rur do mocy pompy ciepła?
Dobór odpowiedniej średnicy rur jest absolutnie kluczowy dla prawidłowego funkcjonowania całej instalacji z pompą ciepła. To parametr, którego nie można bagatelizować, ponieważ ma bezpośredni wpływ na wydajność systemu, jego energooszczędność oraz niezawodność. Właściwy przekrój rurociągu zapewnia optymalne warunki pracy dla wszystkich jego elementów.
Zastosowanie rur o zbyt małej średnicy jest jednym z najpoważniejszych błędów, jakie można popełnić podczas projektowania i montażu instalacji grzewczej. Prowadzi to do znaczącego wzrostu oporów hydraulicznych w układzie. Woda, napotykając na swojej drodze zbyt wąskie gardło, musi być tłoczona z większą siłą, co nadmiernie obciąża pompę obiegową. Może to skutkować nie tylko zwiększonym zużyciem energii elektrycznej, ale także prowadzić do sytuacji, w której pompa ciepła będzie się wyłączać z powodu błędów przepływu, co jest zjawiskiem niepożądanym i szkodliwym dla urządzenia. Ostatecznie, zbyt mała średnica rur obniża efektywność całego systemu grzewczego.
Dobór średnicy rur powinien być ściśle powiązany z mocą pompy ciepła oraz specyfiką przepływu czynnika grzewczego. Istnieją pewne wytyczne, które pomagają w tym procesie, choć zawsze warto skonsultować się z projektantem instalacji lub doświadczonym instalatorem, zwłaszcza w przypadku bardziej złożonych systemów. Poniżej przedstawiam praktyczne wskazówki:
Pompy ciepła 5-8 kW: Jaka średnica będzie optymalna?
Dla pomp ciepła o mocy grzewczej w zakresie od 5 do 8 kW, zaleca się stosowanie rur o średnicy nominalnej DN22 do DN28 mm. Ten przekrój zapewnia odpowiedni przepływ czynnika grzewczego przy akceptowalnych oporach hydraulicznych dla tego typu urządzeń.
Pompy ciepła 9-12 kW: Zalecane średnice dla najpopularniejszych modeli
W przypadku popularnych pomp ciepła o mocy od 9 do 12 kW, optymalnym wyborem będą rury o średnicy nominalnej DN28 do DN35 mm. Większa moc urządzenia wymaga zapewnienia większego przepływu, a co za tym idzie większego przekroju rurociągu, aby utrzymać niskie opory.
Pompy ciepła powyżej 12 kW: Na co zwrócić szczególną uwagę?
Dla pomp ciepła o mocy przekraczającej 12 kW, zaleca się stosowanie rur o średnicy nominalnej DN35 do DN42 mm lub nawet większych, w zależności od specyfiki instalacji i zastosowanego czynnika grzewczego. W przypadku tak dużych mocy, oprócz średnicy, należy zwrócić szczególną uwagę na długość trasy rurociągu, liczbę stosowanych kształtek oraz rodzaj i wydajność pompy obiegowej.
Warto pamiętać, że materiał, z którego wykonana jest rura, ma istotny wpływ na dobór jej średnicy wewnętrznej. Rury wykonane z tworzyw sztucznych, takich jak PP, często charakteryzują się grubszymi ściankami w porównaniu do rur PEX lub miedzianych o tej samej średnicy nominalnej (zewnętrznej). Oznacza to, że rura PP o średnicy nominalnej DN32 będzie miała mniejszą średnicę wewnętrzną niż rura PEX DN32. Ta różnica może mieć znaczenie przy precyzyjnych obliczeniach hydraulicznych, dlatego przy wyborze średnicy należy uwzględniać zarówno średnicę nominalną, jak i rzeczywistą średnicę wewnętrzną rury.
Specyfika rur w zależności od typu pompy ciepła
Instalacje z pompami ciepła różnią się między sobą w zależności od ich typu czy jest to pompa powietrzna, gruntowa, czy może typu monoblok. Każdy z tych systemów ma swoje specyficzne wymagania dotyczące rurociągów, które wynikają z odmiennych zasad ich działania i lokalizacji kluczowych komponentów. Zrozumienie tych różnic jest kluczowe dla prawidłowego doboru materiałów i ich montażu.
Powietrzna pompa ciepła monoblok: Jak skutecznie połączyć jednostkę zewnętrzną z budynkiem?
Powietrzne pompy ciepłatypu monoblok stanowią coraz popularniejsze rozwiązanie, charakteryzujące się tym, że wszystkie kluczowe komponenty, w tym sprężarka i wymiennik ciepła, znajdują się w jednostce zewnętrznej. Oznacza to, że połączenie między jednostką a instalacją grzewczą wewnątrz budynku realizowane jest za pomocą rurociągu wodnego, który musi być odpowiednio zabezpieczony przed stratami ciepła.
Rury preizolowane: obowiązkowy element minimalizujący straty ciepła
W przypadku pomp ciepła typu monoblok, stosowanie rur preizolowanych na odcinku łączącym jednostkę zewnętrzną z budynkiem jest absolutnie kluczowe. Rury te składają się z wewnętrznej rury przewodowej (najczęściej wykonanej z PEX lub HDPE), grubej warstwy izolacji termicznej (np. z pianki polietylenowej) oraz zewnętrznego, ochronnego płaszcza (zazwyczaj karbowanego). Głównym celem zastosowania rur preizolowanych jest minimalizacja strat ciepła podczas transportu czynnika grzewczego na zewnątrz budynku. Utrzymanie wysokiej temperatury czynnika jest niezbędne dla zachowania wysokiego współczynnika efektywności energetycznej pompy ciepła (COP/SCOP).
Wybór materiału i średnicy na odcinku zewnętrznym: Co sprawdzi się najlepiej?
Na odcinku łączącym jednostkę zewnętrzną pompy ciepła typu monoblok z budynkiem, najczęściej stosuje się rury preizolowane wykonane z PEX lub HDPE. Są to materiały trwałe, odporne na warunki atmosferyczne i zapewniające dobrą izolację. Typowe średnice rur dla pomp ciepła o mocy od 5 do 12 kW wynoszą zazwyczaj 1 cal (DN25) lub 1 i 1/4 cala (DN32). Wybór konkretnej średnicy powinien być podyktowany zaleceniami producenta pompy ciepła oraz wynikami obliczeń hydraulicznych dla danej instalacji.
Gruntowa pompa ciepła: Czym charakteryzują się rury dolnego źródła?
Gruntowe pompy ciepławykorzystują energię zgromadzoną w gruncie lub wodach gruntowych jako dolne źródło ciepła. Instalacja tego typu systemu wymaga zastosowania specjalistycznych rur, które będą prowadzone pod ziemią i muszą charakteryzować się wyjątkową trwałością oraz odpornością na trudne warunki panujące w gruncie.
Rury kolektora poziomego: Niezawodność na dekady pod ziemią
W przypadku kolektorów poziomych, gdzie rury gruntu są układane na określonej głębokości, kluczowe jest zapewnienie ich długoterminowej niezawodności i odporności na czynniki zewnętrzne. Rury te muszą być zdolne do pracy przez wiele dekad bez konieczności interwencji.
Najlepsze materiały: Dlaczego PE-HDPE i PE100-RC to standard?
- PE-HDPE (polietylen o wysokiej gęstości): Jest to materiał o doskonałej wytrzymałości mechanicznej, odporności na ścieranie i uszkodzenia, co jest niezwykle ważne podczas montażu i eksploatacji pod ziemią.
- PE100 / PE100-RC (polietylen o podwyższonej odporności na pełzanie): Rury wykonane z tego typu polietylenu charakteryzują się jeszcze większą odpornością na pękanie pod wpływem naprężeń, co czyni je idealnym wyborem do zastosowań podziemnych, gdzie mogą występować nierównomierne obciążenia gruntu.
Rury te są również odporne na korozję i większość substancji chemicznych obecnych w glebie, co gwarantuje ich długą żywotność i brak negatywnego wpływu na środowisko.
Typowe średnice (32mm, 40mm) i ich wpływ na wydajność
W kolektorach poziomych najczęściej stosuje się rury o średnicach 32 mm lub 40 mm. Wybór większej średnicy pozwala na uzyskanie większego przepływu przy jednoczesnym utrzymaniu powolnego ruchu płynu (glikolu lub wody). Taki powolny przepływ minimalizuje opory hydrauliczne w całym układzie, co przekłada się na mniejsze zużycie energii przez pompę obiegową i ogólnie wyższą efektywność systemu dolnego źródła.
Rury do sond pionowych: Wytrzymałość na ekstremalne warunki
W przypadku pionowych sond gruntowych, gdzie rury są wprowadzane do głębokich odwiertów, materiał musi wykazywać podwyższoną wytrzymałość mechaniczną ze względu na naprężenia powstające w wyniku nacisku gruntu i ewentualnych ruchów ziemi. Dlatego też do tego typu zastosowań często wykorzystuje się rury PERT lub PEX, które są bardziej odporne na rozciąganie i ściskanie niż standardowe tworzywa. Średnice rur stosowanych w sondach pionowych są zazwyczaj zbliżone do tych używanych w kolektorach poziomych, czyli najczęściej 32 mm lub 40 mm.
Izolacja to podstawa: Jak nie tracić cennego ciepła?
Nawet najlepiej dobrana pompa ciepła i odpowiednio dobrane rury nie zapewnią optymalnej efektywności energetycznej, jeśli instalacja nie będzie właściwie zaizolowana. Izolacja termiczna rurociągów to jeden z fundamentalnych elementów, który decyduje o tym, ile cennego ciepła faktycznie trafi do ogrzewanych pomieszczeń, a ile zostanie utracone po drodze.
Wiele osób błędnie zakłada, że izolacja jest potrzebna tylko na odcinkach zewnętrznych. Nic bardziej mylnego. Wszystkie rury transportujące czynnik grzewczy zarówno te prowadzące ciepłą wodę z pompy do grzejników czy podłogówki, jak i te powrotne muszą być starannie zaizolowane, nawet jeśli biegną przez pomieszczenia o temperaturze pokojowej. Zapobiega to niekontrolowanemu oddawaniu ciepła do otoczenia, co jest kluczowe dla utrzymania wysokiej efektywności systemu. Obowiązujące przepisy i normy budowlane jasno określają wymogi dotyczące izolacji instalacji grzewczych.
Wybór odpowiedniej otuliny izolacyjnej jest równie ważny, co jej obecność. Najczęściej stosuje się materiały takie jak kauczuk syntetyczny, który charakteryzuje się niską przewodnością cieplną i dobrą elastycznością. Kluczowe jest zastosowanie otuliny o odpowiedniej grubości. Zbyt cienka izolacja nie spełni swojej roli, natomiast zbyt gruba może być niepraktyczna w montażu. Zalecenia dotyczące grubości izolacji są zazwyczaj określone w normach i warunkach technicznych, a także przez producentów pomp ciepła i materiałów izolacyjnych. Należy pamiętać o dokładnym zaklejeniu wszystkich szwów i połączeń, aby zapewnić ciągłość warstwy izolacyjnej.
W przypadku rur prowadzonych na zewnątrz budynku, na przykład w przypadku połączenia jednostki monoblok z domem, izolacja musi być dodatkowo zabezpieczona przed szkodliwym działaniem promieniowania UV oraz niekorzystnymi warunkami atmosferycznymi, takimi jak deszcz, śnieg czy zmiany temperatury. Zazwyczaj stosuje się do tego specjalne osłony zewnętrzne, które chronią materiał izolacyjny i przedłużają jego żywotność, zapobiegając degradacji i utracie właściwości izolacyjnych.
Najczęstsze błędy montażowe i jak ich unikać: Praktyczna lista kontrolna
Nawet najlepsze materiały i staranne planowanie mogą zostać pokrzyżowane przez błędy popełnione na etapie montażu. W branży instalacyjnej, podobnie jak w każdej innej, istnieją pewne powszechne pułapki, które mogą znacząco obniżyć wydajność systemu pompą ciepła i prowadzić do niepotrzebnych kosztów. Poniżej przedstawiam listę najczęściej popełnianych błędów, które warto znać, aby ich unikać.
Błąd #1: Zbyt mała średnica rur cichy zabójca wydajności. Jak już wielokrotnie podkreślałem, jest to jeden z najpoważniejszych błędów. Prowadzi do zwiększonych oporów hydraulicznych, nadmiernego obciążenia pompy obiegowej, a w konsekwencji do spadku efektywności energetycznej i potencjalnych awarii pompy ciepła. Zawsze należy stosować średnice rur zgodne z zaleceniami producenta i obliczeniami hydraulicznymi.
Błąd #2: Prowadzenie rurociągów najdłuższą możliwą drogą. Projektanci i instalatorzy czasami decydują się na prowadzenie rurociągów po najdłuższej, pozornie najłatwiejszej trasie, omijając przeszkody. Jest to błąd, ponieważ każda dodatkowa, niepotrzebna długość rurociągu to zwiększone straty ciepła (szczególnie na odcinkach zewnętrznych) oraz większe opory hydrauliczne. Starajmy się planować trasy możliwie najkrótsze i najbardziej bezpośrednie.
Błąd #3: Oszczędności na izolacji, które generują realne straty finansowe. Pozorne oszczędności na materiałach izolacyjnych lub ich niedostateczne zastosowanie prowadzą do realnych strat finansowych w postaci wyższych rachunków za energię. Ciepło, które powinno trafiać do pomieszczeń, ucieka przez niezaizolowane rury. Warto zainwestować w dobrej jakości izolację i zadbać o jej prawidłowy montaż na całej długości rurociągu.
Błąd #4: Zbyt wiele kolan i załamań niepotrzebne zwiększanie oporów hydraulicznych. Każde kolano, trójnik czy ostre załamanie rury stanowi dodatkowy element wprowadzający opór dla przepływającego czynnika grzewczego. Nadmierna liczba tych elementów w instalacji znacząco zwiększa opory hydrauliczne, co obciąża pompę obiegową i negatywnie wpływa na przepływ. Należy dążyć do minimalizowania liczby kształtek, stosując łagodne łuki tam, gdzie to możliwe.
