Wybór odpowiedniego wymiennika płytowego do pompy ciepła to jeden z kluczowych, choć często niedocenianych, etapów projektowania efektywnego systemu grzewczego. Pompa ciepła, jako serce instalacji, potrzebuje optymalnych warunków pracy, aby zapewnić maksymalną wydajność i niskie zużycie energii. Właśnie tutaj wkracza wymiennik płytowy, pełniący rolę nie tylko elementu przekazującego ciepło, ale przede wszystkim stabilizującego pracę całego układu. W tym artykule przeprowadzę Cię przez proces doboru wymiennika, który pozwoli Ci uniknąć kosztownych błędów i cieszyć się komfortem cieplnym przy niższych rachunkach.
Optymalny dobór wymiennika płytowego klucz do efektywności pompy ciepła i niższych rachunków.
- Wymiennik płytowy działa jako sprzęgło hydrauliczne, oddzielając obieg pompy ciepła od instalacji grzewczej.
- Kluczowe parametry doboru to moc pompy, temperatury pracy (zasilania/powrotu) oraz przepływ medium.
- Niewłaściwy dobór wymiennika obniża współczynnik COP pompy ciepła, zwiększając zużycie energii.
- Szczególnie ważna jest niska różnica temperatur (Delta T) między stronami wymiennika, idealnie 2-5 Kelvinów.
- Należy unikać doboru "na styk", ignorowania oporów przepływu i niewłaściwego materiału wymiennika.
Precyzyjny dobór wymiennika to klucz do niższych rachunków za ogrzewanie

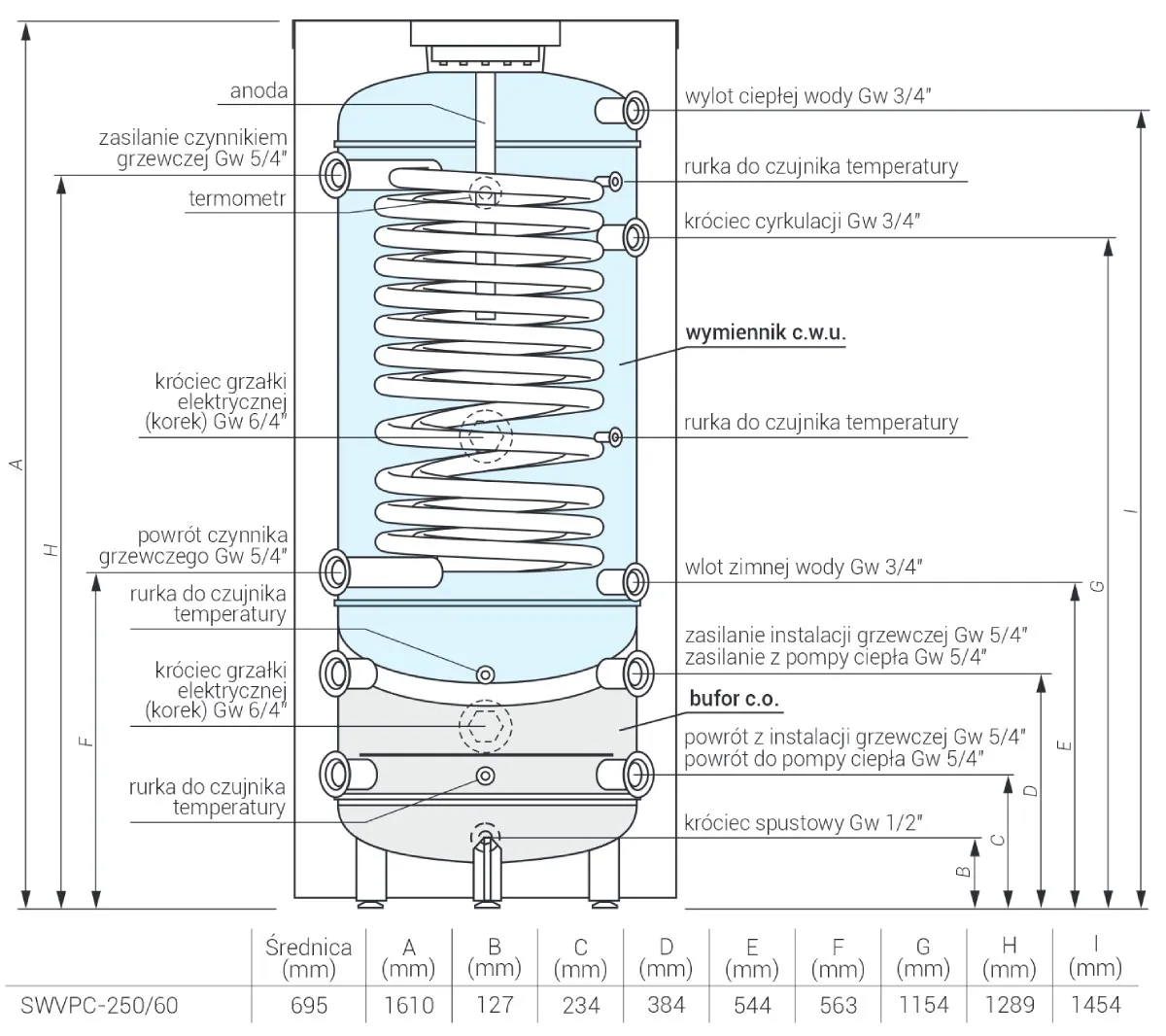

Rola wymiennika płytowego w Twojej instalacji: więcej niż tylko "przekazywanie ciepła"
Wymiennik płytowy w instalacji z pompą ciepła najczęściej pełni funkcję sprzęgła hydraulicznego. Jego głównym zadaniem jest oddzielenie obiegu pompy ciepła od obiegu instalacji grzewczej czy to grzejnikowej, czy podłogowej. Dlaczego jest to tak ważne? Pompa ciepła pracuje najefektywniej w określonych, stabilnych warunkach przepływu i temperatury. Instalacja grzewcza, zwłaszcza ta z różnymi typami odbiorników (np. grzejniki i ogrzewanie podłogowe), może generować zmienne zapotrzebowanie na ciepło i przepływ. Wymiennik płytowy działa jak bufor, który izoluje pompę od tych wahań, zapewniając jej stałe, optymalne środowisko pracy. Dzięki temu pompa nie musi reagować na każde chwilowe zapotrzebowanie instalacji, co przekłada się na jej dłuższą żywotność i stabilniejszą pracę.
Jak źle dobrany wymiennik sabotuje pracę pompy ciepła i podnosi koszty ogrzewania?
Jeśli wymiennik płytowy jest za mały lub po prostu źle dobrany do parametrów pracy pompy ciepła, konsekwencje mogą być bardzo dotkliwe dla Twojego portfela. Aby dostarczyć wymaganą moc cieplną do instalacji, pompa będzie musiała pracować przy wyższej temperaturze zasilania. A to już prosta droga do obniżenia jej kluczowego wskaźnika efektywności współczynnika COP (Coefficient of Performance). W praktyce oznacza to, że pompa będzie zużywać więcej energii elektrycznej do wyprodukowania tej samej ilości ciepła. Każdy 1°C podniesienia temperatury zasilania po stronie pompy ciepła może obniżyć jej współczynnik efektywności COP o około 2-2,5%. To bezpośrednio przekłada się na wyższe rachunki za prąd, niwecząc potencjalne oszczędności wynikające z wyboru pompy ciepła jako źródła ogrzewania.
Każdy 1°C podniesienia temperatury zasilania po stronie pompy ciepła może obniżyć jej współczynnik efektywności COP o około 2-2,5%. To bezpośrednio przekłada się na wyższe rachunki za prąd.
Kluczowe parametry doboru wymiennika, które musisz znać
Krok 1: Określenie mocy jak dopasować ją do Twojej pompy ciepła?
Pierwszym i podstawowym parametrem, na który należy zwrócić uwagę, jest moc cieplna. Wymiennik płytowy powinien być dobrany tak, aby jego moc grzewcza była równa lub nieco wyższa od nominalnej mocy grzewczej pompy ciepła. Jednak samo porównanie tych wartości to za mało. Kluczowe jest, aby sprawdzić, czy wymiennik jest w stanie efektywnie przekazać tę moc przy konkretnych temperaturach projektowych Twojej instalacji. Producenci podają zazwyczaj wydajność wymiennika w funkcji temperatur i przepływów, dlatego warto dokładnie przeanalizować te dane.
Krok 2: Temperatury pracy po obu stronach dlaczego to najważniejszy element układanki?
Kolejnym niezwykle istotnym aspektem są temperatury wody na zasilaniu i powrocie. Musisz znać te parametry zarówno po stronie obiegu pompy ciepła (np. zasilanie 50°C / powrót 45°C), jak i po stronie instalacji grzewczej (np. zasilanie 45°C / powrót 40°C). Te wartości są kluczowe do obliczenia wymaganej powierzchni wymiany ciepła oraz do określenia różnicy temperatur (Delta T). Niewłaściwe oszacowanie tych parametrów może prowadzić do niedogrzania pomieszczeń lub, co gorsza, do wspomnianego wcześniej obniżenia efektywności pompy ciepła.
Krok 3: Analiza przepływu medium jak zapewnić pompie idealne warunki pracy?
Nie można zapominać o przepływie medium. Producent pompy ciepła określa minimalny wymagany przepływ wody przez jej skraplacz, aby zapewnić jej prawidłowe działanie i chłodzenie. Wymiennik płytowy, ze względu na swoją konstrukcję, generuje pewne opory przepływu. Jeśli wymiennik jest zbyt mały lub ma nieodpowiednią konstrukcję, opory te mogą być na tyle duże, że zakłócą prawidłowy przepływ wody przez pompę. Skutkiem może być nie tylko obniżenie wydajności, ale także częste wyłączanie się pompy z powodu zadziałania zabezpieczeń termicznych lub hydraulicznych, a w skrajnych przypadkach nawet jej uszkodzenie.
Zrozumieć różnicę temperatur (Delta T): sekret maksymalnej wydajności
Co to jest Delta T i dlaczego dążymy do jak najniższej wartości?
Delta T (ΔT) to po prostu różnica temperatur między medium gorącym a zimnym w wymienniku. W kontekście pompy ciepła mówimy o różnicy temperatur między stroną pierwotną (obieg pompy ciepła) a stroną wtórną (obieg instalacji grzewczej). Dążenie do jak najniższej wartości Delta T, idealnie w zakresie 2-5 Kelvinów (K), jest kluczowe dla maksymalnej wydajności systemu. Niższa Delta T oznacza, że wymiennik efektywniej przekazuje ciepło przy mniejszej różnicy temperatur, co pozwala pompie ciepła pracować w łagodniejszych warunkach, a tym samym z wyższym COP.
Praktyczny przykład: jak różnica 2°C vs 5°C wpływa na efektywność (COP)?
Wyobraźmy sobie sytuację. Pompa ciepła pracuje z parametrami 40/35°C (zasilanie/powrót), a instalacja grzewcza potrzebuje 38/33°C. Różnica temperatur między tymi obiegami wynosi 2°C. Jeśli jednak z powodu źle dobranego wymiennika, pompa musiałaby podgrzać wodę do 45°C, aby instalacja otrzymała 38°C (co daje już 7°C różnicy między zasilaniem pompy a zasilaniem instalacji), jej efektywność spadnie. Jak wspomnieliśmy, każdy 1°C różnicy może obniżyć COP o 2-2,5%. Różnica 2°C vs 7°C może oznaczać spadek COP nawet o 10-17,5%! To ogromna różnica, która bezpośrednio przekłada się na Twoje rachunki za energię elektryczną.
Dobór wymiennika krok po kroku: praktyczny poradnik
Zbieranie danych: jakie informacje o pompie i instalacji są niezbędne?
Zanim przystąpisz do jakichkolwiek obliczeń czy przeglądania katalogów, musisz zebrać niezbędne dane. Oto lista kluczowych informacji, które będą Ci potrzebne:
- Moc grzewcza pompy ciepła (kW): Nominalna moc urządzenia.
- Temperatury zasilania i powrotu po stronie pompy ciepła: Określone przez producenta pompy i typ instalacji (np. 40/35°C dla podłogówki, 50/45°C dla grzejników).
- Temperatury zasilania i powrotu po stronie instalacji grzewczej: Projektowe parametry obiegu grzewczego.
- Minimalny wymagany przepływ wody przez pompę ciepła: Podany w dokumentacji technicznej pompy.
- Rodzaj medium grzewczego: Zwykła woda, woda z glikolem, czy może woda basenowa? To wpłynie na wybór materiału.
Korzystanie z tabel i programów doborowych producentów na co zwrócić uwagę?
Producenci wymienników płytowych udostępniają specjalne tabele doborowe oraz dedykowane oprogramowanie. Są one nieocenioną pomocą w prawidłowym wyborze. Pamiętaj jednak, aby nie polegać ślepo na wynikach. Zawsze dokładnie weryfikuj wydajność wybranego wymiennika dla konkretnych, projektowych parametrów Twojej instalacji, a nie tylko dla mocy nominalnej pompy. Zwróć uwagę na wymagane przepływy i generowane opory.
Przykład obliczeniowy: dobieramy wymiennik do pompy ciepła o mocy 8 kW
Załóżmy, że mamy pompę ciepła o mocy 8 kW, która pracuje z parametrami 40/35°C. Nasza instalacja grzewcza (np. ogrzewanie podłogowe) potrzebuje 38/33°C. W takim przypadku szukamy wymiennika, który przy tych temperaturach i przy założeniu minimalnej różnicy temperatur (np. Delta T = 2K) będzie w stanie przekazać 8 kW mocy. Analizując tabelę producenta, szukamy modelu, który dla przepływu wymaganego przez pompę (np. 1.5 m³/h) i dla tych parametrów temperaturowych zapewni moc co najmniej 8 kW, a najlepiej z niewielkim zapasem. Ważne jest, aby sprawdzić również, jakie opory przepływu generuje dany model przy tych parametrach. Idealny wymiennik będzie więc spełniał wszystkie te kryteria: moc, odpowiednie temperatury, niski Delta T i akceptowalne opory przepływu.
Najczęstsze błędy przy wyborze wymiennika i jak ich uniknąć
Błąd #1: Wybór wymiennika wyłącznie na podstawie mocy nominalnej
To chyba najczęstszy i najbardziej brzemienny w skutki błąd. Pompa ciepła o mocy 8 kW może pracować z różnymi parametrami temperaturowymi. Wymiennik dobrany tylko na podstawie tej mocy, bez uwzględnienia rzeczywistych temperatur zasilania i powrotu oraz wymaganego niskiego Delta T, może okazać się niewystarczający. Prowadzi to do sytuacji, w której pompa musi pracować "ciężej", obniżając swoje COP, aby dostarczyć ciepło do instalacji.
Błąd #2: Ignorowanie oporów przepływu i ich wpływu na pompę obiegową
Każdy wymiennik stawia opór przepływowi wody. Zbyt mały wymiennik lub taki o nieoptymalnej konstrukcji może generować znacznie większe opory, niż przewidywał projekt instalacji. To z kolei obciąża pompę obiegową w instalacji grzewczej, która musi pracować z większą mocą, aby przepchnąć wodę przez wymiennik. Zwiększa to zużycie energii elektrycznej przez pompę i może prowadzić do jej szybszego zużycia, a także do problemów z cyrkulacją ciepła w całym budynku.
Błąd #3: Niewłaściwy dobór materiału do rodzaju instalacji (C. O. vs woda basenowa)
Materiał, z którego wykonany jest wymiennik, ma kluczowe znaczenie dla jego trwałości i bezpieczeństwa. W standardowych instalacjach grzewczych C.O., gdzie medium jest zazwyczaj czysta woda lub woda z inhibitorem, najczęściej stosuje się wymienniki lutowane miedzią, wykonane ze stali nierdzewnej (np. gatunek 304 lub 316L). Jednak w przypadku pracy z wodą o podwyższonej zawartości chlorków, jak w przypadku basenów, lub innymi agresywnymi chemikaliami, konieczne jest użycie materiałów o wyższej odporności. W takich sytuacjach rekomenduje się stal nierdzewną gatunku 316L, a nawet tytan, który jest znacznie bardziej odporny na korozję.
| Rodzaj instalacji | Zalecany materiał wymiennika |
|---|---|
| Standardowe ogrzewanie C.O. | Stal nierdzewna (304, 316L), lutowana miedzią |
| Instalacje z wodą basenową, chlorowaną | Stal nierdzewna (316L) lub Tytan |
| Instalacje z glikolem | Stal nierdzewna (304, 316L), lutowana miedzią |
Błąd #4: Zaniedbanie roli wymiennika w procesie odszraniania (defrost)
W pompach ciepła typu powietrze-woda, proces odszraniania jednostki zewnętrznej jest kluczowy dla utrzymania jej wydajności, szczególnie w niższych temperaturach zewnętrznych. Nieprawidłowo dobrany wymiennik płytowy, generujący zbyt wysokie opory lub niezapewniający odpowiedniego przepływu, może zakłócić ten proces. Może to prowadzić do sytuacji, w której wymiennik ciepła w jednostce zewnętrznej nie jest w stanie efektywnie się odszronić, co skutkuje jego oblodzeniem, spadkiem wydajności pompy ciepła, a nawet jej uszkodzeniem.
Wymiennik jako sprzęgło hydrauliczne kiedy jest niezbędny?

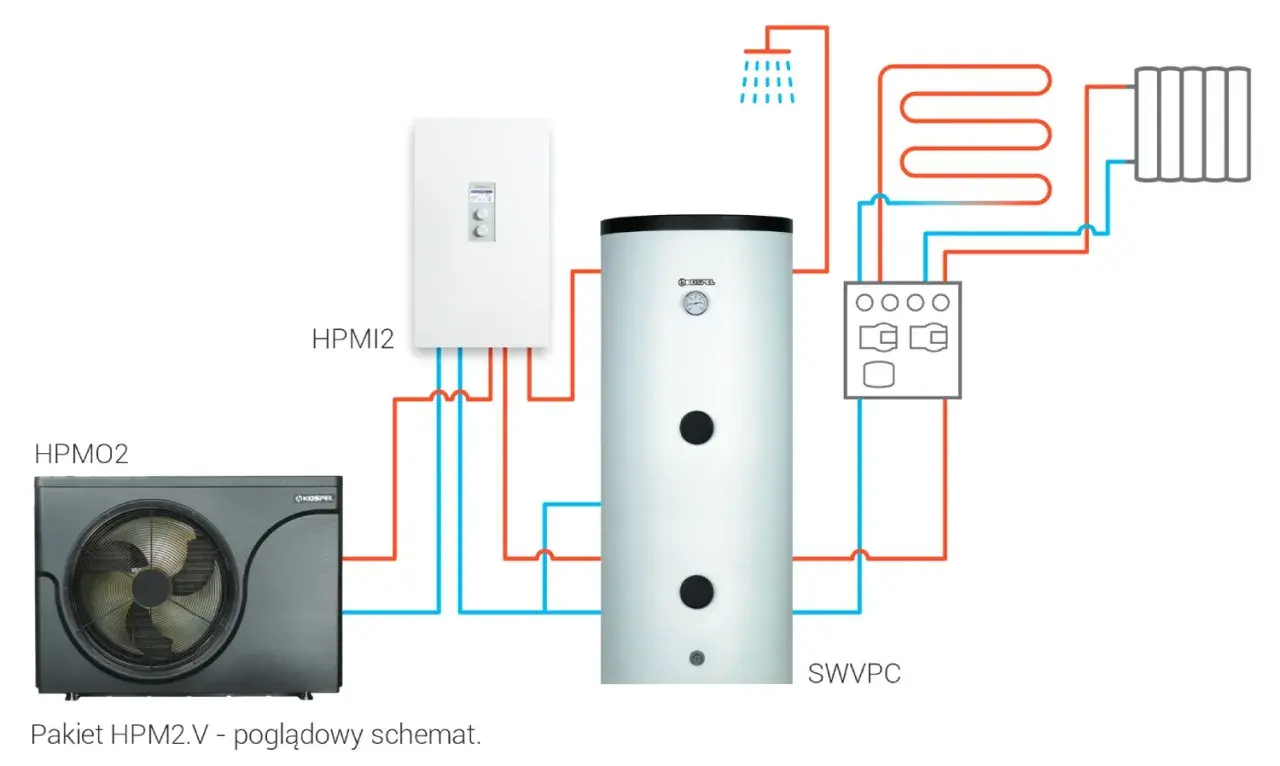

Oddzielenie obiegu pompy od złożonej instalacji grzewczej (grzejniki + podłogówka)
Wymiennik płytowy jako sprzęgło hydrauliczne jest wręcz niezbędny w bardziej złożonych instalacjach. Dotyczy to sytuacji, gdy w jednym budynku mamy do czynienia z różnymi systemami grzewczymi, które mają odmienne wymagania co do temperatury i przepływu czynnika grzewczego. Na przykład, ogrzewanie podłogowe zazwyczaj pracuje z niższą temperaturą zasilania (np. 30-40°C) i wymaga większego przepływu, podczas gdy grzejniki potrzebują wyższej temperatury (np. 50-55°C) przy mniejszym przepływie. Bez wymiennika płytowego, pompa ciepła musiałaby pracować w warunkach ciągłych zmian, co jest dla niej niekorzystne.
Jak wymiennik płytowy zapewnia stabilny przepływ i chroni pompę ciepła?
Działając jako sprzęgło hydrauliczne, wymiennik płytowy stabilizuje przepływ po stronie pompy ciepła. Pompa pracuje w swoim optymalnym zakresie, niezależnie od tego, czy instalacja grzewcza akurat potrzebuje więcej czy mniej ciepła. Wymiennik zapewnia, że pompa ciepła otrzymuje stały zwrot zimnego czynnika grzewczego, a do instalacji trafia ciepło o odpowiedniej temperaturze. To chroni pompę przed wahaniami ciśnienia i przepływu, które mogłyby zakłócić jej pracę, prowadząc do częstych cykli załączania i wyłączania, a w konsekwencji do skrócenia jej żywotności.
Twoja checklista doboru idealnego wymiennika płytowego
Kluczowe pytania, które należy zadać instalatorowi lub sprzedawcy
Aby mieć pewność, że wymiennik zostanie dobrany prawidłowo, zadaj swojemu instalatorowi lub sprzedawcy poniższe pytania:
- Jaka jest projektowana różnica temperatur (Delta T) dla tego wymiennika przy nominalnej mocy i temperaturach pracy mojej instalacji?
- Jakie są opory przepływu dla tego modelu wymiennika przy mocy i przepływie wymaganym przez moją pompę ciepła?
- Jaki materiał wymiennika jest rekomendowany dla mojego systemu grzewczego (np. woda, woda z glikolem, basenowa)?
- Czy moc wymiennika jest dobrana z odpowiednim zapasem w stosunku do mocy pompy ciepła, uwzględniając projektowane temperatury?
- Czy wymiennik zapewni minimalny wymagany przepływ przez pompę ciepła zgodnie z zaleceniami producenta?
Inwestycja w odpowiedni wymiennik dlaczego oszczędność na starcie bywa pozorna?
Wybór najtańszego, ale źle dobranego wymiennika płytowego to klasyczny przykład pozornej oszczędności. Początkowa różnica w cenie może wydawać się kusząca, jednak w dłuższej perspektywie prowadzi do znacznie wyższych kosztów eksploatacji. Niższa efektywność pompy ciepła (niższe COP) oznacza wyższe rachunki za prąd przez cały okres użytkowania systemu. Do tego dochodzi ryzyko awarii, konieczność serwisowania, a nawet przedwczesnej wymiany komponentów. Świadoma inwestycja w odpowiednio dobrany, wysokiej jakości wymiennik płytowy to gwarancja optymalnej pracy systemu, niższych kosztów bieżących i spokoju na lata.
