Wybór odpowiedniego inwertera to jeden z najważniejszych kroków przy planowaniu lub modernizacji instalacji fotowoltaicznej. W przypadku większych systemów, szczególnie tych o mocy przekraczającej 3,68 kW, kluczowym elementem staje się inwerter trójfazowy. Ten zaawansowany technologicznie komponent jest sercem każdej większej instalacji PV, odpowiedzialnym za konwersję prądu stałego na prąd zmienny, który zasila nasze domy i przedsiębiorstwa. Ten artykuł ma na celu dostarczenie Ci kompleksowej wiedzy, która pozwoli świadomie wybrać najlepszy inwerter trójfazowy, dopasowany do Twoich potrzeb i specyfiki instalacji.
Inwerter 3-fazowy to serce instalacji PV powyżej 3,68 kW dowiedz się, jak wybrać najlepszy model.
- Wymagany dla instalacji o mocy przekraczającej 3,68 kW, konwertuje prąd stały z paneli na prąd przemienny zgodny z siecią.
- Moc inwertera powinna stanowić od 80% do 105% mocy paneli PV, a przewymiarowanie (np. 12 kWp paneli do inwertera 10 kW) jest często korzystne.
- Na rynku dostępne są inwertery sieciowe (on-grid) oraz hybrydowe, które umożliwiają współpracę z magazynami energii, zyskując na popularności.
- Kluczowe parametry to wysoka sprawność europejska (powyżej 97-98%), odpowiednia liczba trackerów MPPT oraz stopień ochrony IP65 lub wyższy.
- Wśród czołowych producentów w Polsce wymienia się Fronius, Huawei, Sofar Solar, Sungrow, FoxESS i SMA.
- Każda instalacja wymaga zgłoszenia do Operatora Sieci Dystrybucyjnej (OSD) i montażu przez certyfikowanego instalatora.
Dlaczego Twoja instalacja fotowoltaiczna potrzebuje inwertera trójfazowego?
Kiedy inwerter 3-fazowy jest nie wyborem, a koniecznością?
Inwerter trójfazowy to nie tylko opcja, ale często prawny wymóg w Polsce, szczególnie dla instalacji fotowoltaicznych o mocy przekraczającej 3,68 kW. Operatorzy sieci dystrybucyjnej (OSD) wymagają stosowania takich urządzeń, aby zapewnić równomierne obciążenie wszystkich trzech faz sieci energetycznej. Bez tego mogłoby dojść do poważnych zaburzeń w stabilności dostaw energii. Podstawowym zadaniem inwertera trójfazowego jest konwersja prądu stałego (DC) generowanego przez panele fotowoltaiczne na prąd przemienny (AC) o parametrach zgodnych z siecią publiczną czyli o odpowiednim napięciu i częstotliwości. Znajduje on zastosowanie przede wszystkim w większych domach jednorodzinnych, gospodarstwach rolnych, a także w małych i średnich przedsiębiorstwach, gdzie zapotrzebowanie na energię jest znacząco wyższe niż w przeciętnych gospodarstwach domowych.
Różnice, które Twój portfel i sieć energetyczna odczują: 1 faza vs 3 fazy
| Cecha | Inwerter jednofazowy | Inwerter trójfazowy |
|---|---|---|
| Moc instalacji | Zazwyczaj do 3,68 kW (ograniczenie sieciowe) | Powyżej 3,68 kW, brak górnego limitu |
| Obciążenie sieci | Koncentruje moc na jednej fazie, może prowadzić do asymetrii | Równomiernie rozkłada moc na trzy fazy, zwiększając stabilność sieci |
| Zastosowanie | Małe domy, mieszkania, małe zapotrzebowanie na energię | Większe domy, gospodarstwa rolne, firmy, duże zapotrzebowanie na energię |
| Złożoność instalacji | Prostsza instalacja, mniejsza liczba okablowania | Bardziej złożona instalacja, wymaga odpowiedniego rozplanowania okablowania trójfazowego |
| Wymogi prawne | Dopuszczalny dla małych instalacji | Wymagany dla instalacji powyżej 3,68 kW |

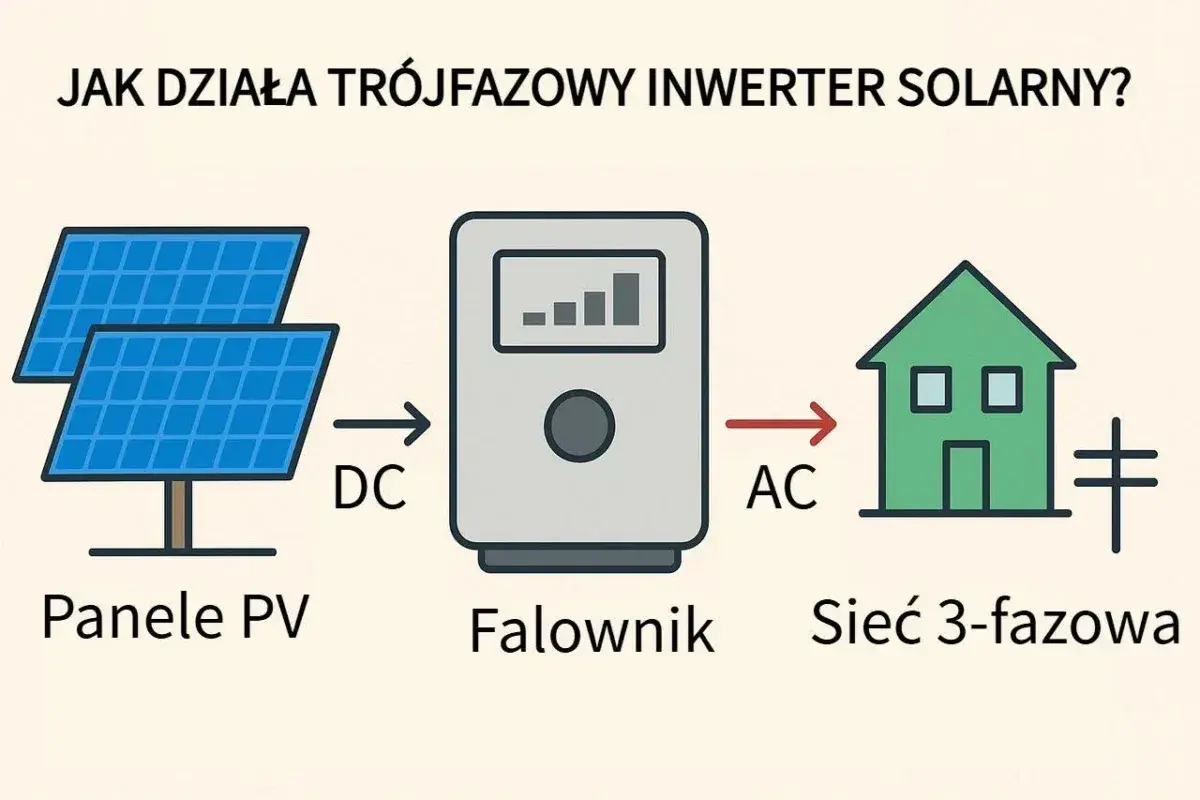

Jak działa falownik trójfazowy i dlaczego dba o stabilność sieci?
Działanie falownika trójfazowego opiera się na kilku kluczowych etapach. Najpierw, prąd stały (DC) płynący z paneli fotowoltaicznych trafia do inwertera. Tam, za pomocą zaawansowanej elektroniki, jest on przekształcany w prąd przemienny (AC). W przypadku falownika trójfazowego, ten proces odbywa się w taki sposób, aby wygenerować trzy oddzielne przebiegi sinusoidalne prądu, przesunięte względem siebie w fazie o 120 stopni. Dzięki temu moc jest równomiernie rozkładana na wszystkie trzy fazy sieci energetycznej. Dlaczego jest to tak ważne? Równomierne obciążenie faz minimalizuje ryzyko wystąpienia asymetrii napięć, czyli sytuacji, gdy napięcia na poszczególnych fazach sieci znacząco się od siebie różnią. Taka asymetria może prowadzić do niestabilności sieci, problemów z działaniem urządzeń elektrycznych podłączonych do sieci, a nawet do ich uszkodzenia. Falownik trójfazowy, poprzez swoje działanie, aktywnie przyczynia się do utrzymania stabilności i bezpieczeństwa całej infrastruktury energetycznej.
Jak dobrać moc inwertera trójfazowego, by osiągnąć maksymalne uzyski?
Złota zasada doboru mocy: dlaczego 1:1 nie zawsze jest optymalne?
Wybór odpowiedniej mocy inwertera do mocy zainstalowanych paneli fotowoltaicznych (wyrażanej w kilowatopikach, kWp) to klucz do maksymalizacji uzysków energii i optymalizacji kosztów. Chociaż intuicyjnie mogłoby się wydawać, że idealny stosunek to 1:1, czyli moc inwertera równa mocy paneli, w praktyce często okazuje się to nie być najbardziej efektywne. Zaleca się, aby moc inwertera stanowiła od 80% do 105% mocy instalacji PV. Dlaczego taki zakres? Pozwala to na elastyczność i uwzględnienie różnych czynników, takich jak rzeczywiste nasłonecznienie w danej lokalizacji czy specyfika pracy paneli w różnych warunkach.
Przewymiarowanie instalacji PV: kiedy to się opłaca i jak to zrobić z głową?
Przewymiarowanie instalacji fotowoltaicznej względem mocy inwertera, czyli sytuacja, gdy moc paneli PV jest większa niż moc falownika (np. 12 kWp paneli do inwertera o mocy 10 kW), to powszechnie stosowana i często korzystna praktyka. W słoneczne dni, gdy panele pracują z pełną mocą, inwerter może osiągnąć swoje maksimum, a nadwyżka mocy zostanie "ucięta". Jednakże, w warunkach mniejszego nasłonecznienia wczesnym rankiem, późnym popołudniem, w pochmurne dni, a także zimą lekko przewymiarowana instalacja pozwoli inwerterowi pracować bliżej swojej optymalnej wydajności przez dłuższy czas w ciągu dnia. Oznacza to, że więcej wyprodukowanej energii zostanie faktycznie przekształcone i wykorzystane. Kluczem jest jednak umiar. Zbyt duże przewymiarowanie może prowadzić do niepotrzebnych strat energii w okresach szczytowego nasłonecznienia, a także zwiększa koszt początkowy całej instalacji. Bezpieczne i opłacalne przewymiarowanie zazwyczaj mieści się w zakresie 10-20% mocy paneli w stosunku do mocy inwertera, ale zawsze warto skonsultować się z doświadczonym instalatorem.Analiza realnego przypadku: dobór inwertera do instalacji 10 kW i 15 kW
Rozważmy przykładowe scenariusze doboru mocy inwertera trójfazowego dla popularnych mocy instalacji fotowoltaicznych.
Instalacja 10 kWp: Dla instalacji o mocy 10 kWp, optymalnym wyborem inwertera trójfazowego może być urządzenie o mocy od 8 kW do 10 kW. Często stosuje się lekkie przewymiarowanie, wybierając inwerter o mocy 9 kW lub 10 kW. Pozwala to na efektywne wykorzystanie energii w ciągu dnia, minimalizując straty w okresach słabszego nasłonecznienia, a jednocześnie nie powodując znaczących strat w szczytowych godzinach.
Instalacja 15 kWp: W przypadku większej instalacji o mocy 15 kWp, rekomendowany zakres mocy inwertera to zazwyczaj od 12 kW do 15 kW. Tutaj również warto rozważyć lekkie przewymiarowanie, na przykład wybierając inwerter o mocy 13 kW lub 14 kW. Takie podejście zapewni lepszą wydajność w zmiennych warunkach pogodowych i pozwoli na maksymalizację produkcji energii w całym okresie eksploatacji instalacji.
Inwerter sieciowy czy hybrydowy? Wybierz rozwiązanie dla Twojej przyszłości energetycznej
Model on-grid: klasyczne i sprawdzone rozwiązanie do net-billingu
Inwertery sieciowe, znane również jako on-grid, to najbardziej rozpowszechnione i od lat sprawdzone rozwiązanie w fotowoltaice. Ich podstawową funkcją jest konwersja prądu stałego z paneli na prąd zmienny, który jest następnie bezpośrednio zużywany przez dom lub przedsiębiorstwo, albo oddawany do sieci publicznej. W systemie rozliczeń net-billing, nadwyżki energii oddanej do sieci są rozliczane po określonej cenie rynkowej, a następnie energia pobrana z sieci jest rozliczana według taryfy sprzedawcy. Inwertery on-grid są zazwyczaj tańsze w zakupie niż ich hybrydowe odpowiedniki i stanowią doskonały wybór dla osób, które chcą obniżyć rachunki za prąd, korzystając z dostępnych mechanizmów rynkowych.
Model hybrydowy: brama do niezależności energetycznej i magazynów energii
Inwertery hybrydowe to rozwiązanie przyszłości, które zyskuje na popularności dzięki swojej wszechstronności. Ich kluczową cechą jest możliwość współpracy nie tylko z siecią publiczną, ale również z magazynami energii. Pozwala to na gromadzenie nadwyżek wyprodukowanej energii w ciągu dnia i wykorzystywanie jej w nocy lub w okresach niskiej produkcji z paneli. W kontekście rosnącego zainteresowania niezależnością energetyczną, zmiennych cen energii oraz dostępnych programów dotacji, takich jak "Mój Prąd", inwertery hybrydowe stają się coraz bardziej atrakcyjną opcją. Umożliwiają one nie tylko optymalizację zużycia własnego, ale także zapewniają zasilanie awaryjne w przypadku przerw w dostawie prądu z sieci.Porównanie kosztów i zwrotu z inwestycji: który typ wygrywa w obecnych realiach?
Wybór między inwerterem sieciowym a hybrydowym często sprowadza się do analizy kosztów i potencjalnego zwrotu z inwestycji. Inwertery sieciowe są zazwyczaj tańsze w zakupie, co przekłada się na niższy koszt początkowy całej instalacji. Są one idealnym rozwiązaniem dla osób, które chcą przede wszystkim obniżyć bieżące rachunki za prąd i korzystać z systemu net-billing. Z drugiej strony, inwertery hybrydowe, choć droższe, oferują znacznie większą elastyczność i potencjał oszczędności długoterminowych, zwłaszcza w połączeniu z magazynem energii. Możliwość magazynowania własnej energii i jej wykorzystania w okresach szczytowego zapotrzebowania lub wysokich cen energii z sieci może znacząco przyspieszyć zwrot z inwestycji. W obecnych realiach rynkowych, gdzie ceny energii są zmienne, a niezależność energetyczna staje się priorytetem, inwertery hybrydowe często okazują się bardziej opłacalne w perspektywie wielu lat użytkowania, mimo wyższego kosztu początkowego.
Kluczowe parametry inwertera trójfazowego: na co zwrócić uwagę w specyfikacji technicznej?
Sprawność europejska: dlaczego każdy procent ma znaczenie dla Twoich rachunków?
Sprawność europejska to jeden z najważniejszych parametrów, na który należy zwrócić uwagę przy wyborze inwertera. Określa ona, jak efektywnie urządzenie przekształca prąd stały (DC) z paneli fotowoltaicznych na prąd przemienny (AC) użyteczny w naszych domach. Wyższa sprawność oznacza mniejsze straty energii podczas tego procesu konwersji. W praktyce przekłada się to bezpośrednio na większe uzyski energii z tej samej instalacji fotowoltaicznej, a co za tym idzie na niższe rachunki za prąd. Warto celować w inwertery o sprawności europejskiej powyżej 97-98%. Nawet pozornie niewielka różnica w sprawności, rzędu jednego czy dwóch procent, może w skali roku oznaczać znaczącą ilość wyprodukowanej energii więcej.Śledzenie mocy, czyli o co chodzi z trackerami MPPT i dlaczego potrzebujesz ich więcej?
MPPT, czyli Maximum Power Point Tracking, to technologia odpowiedzialna za optymalne zarządzanie pracą paneli fotowoltaicznych. Każdy panel ma swój punkt maksymalnej mocy (MPP), który zmienia się w zależności od warunków nasłonecznienia i temperatury. Tracker MPPT stale monitoruje te warunki i dostosowuje parametry pracy inwertera tak, aby panele pracowały z najwyższą możliwą wydajnością. Liczba trackerów MPPT w inwerterze ma kluczowe znaczenie, zwłaszcza w przypadku instalacji o skomplikowanej geometrii dachu, gdzie panele są zamontowane na różnych połaciach, pod różnymi kątami nachylenia, lub gdy występuje częściowe zacienienie. Im więcej niezależnych trackerów MPPT posiada inwerter, tym lepiej może on zarządzać poszczególnymi grupami paneli, minimalizując straty wynikające z niedopasowania i zapewniając maksymalne uzyski energii.
Stopień ochrony IP i chłodzenie: klucz do długowieczności urządzenia
Inwertery fotowoltaiczne, zwłaszcza te montowane na zewnątrz budynków (np. na ścianie garażu czy elewacji), są narażone na działanie czynników atmosferycznych. Dlatego tak ważny jest odpowiedni stopień ochrony IP (Ingress Protection), który określa odporność obudowy na wnikanie ciał stałych (np. kurzu) i wody. Dla większości zastosowań zewnętrznych rekomendowany jest stopień ochrony IP65 lub wyższy. Oznacza to, że urządzenie jest pyłoszczelne i chronione przed strumieniem wody z dowolnego kierunku. Należy również zwrócić uwagę na system chłodzenia inwertera. Przegrzewanie się może negatywnie wpływać na jego wydajność i skracać żywotność. Nowoczesne inwertery często wykorzystują pasywne chłodzenie (radiatory), które jest ciche i niezawodne, podczas gdy starsze modele mogły stosować wentylatory, które z czasem mogą wymagać wymiany.
Dodatkowe funkcje, które warto mieć: monitoring, Wi-Fi i zaawansowane zabezpieczenia (AFCI)
Oprócz podstawowych parametrów technicznych, warto zwrócić uwagę na dodatkowe funkcje, które mogą znacząco podnieść komfort użytkowania i bezpieczeństwo instalacji fotowoltaicznej:
- Wbudowane Wi-Fi: Umożliwia bezprzewodowe połączenie inwertera z domową siecią internetową, co pozwala na zdalny monitoring pracy instalacji za pomocą dedykowanej aplikacji mobilnej lub platformy internetowej.
- Systemy monitoringu: Dają wgląd w bieżącą produkcję energii, historię uzysków, a także mogą informować o ewentualnych błędach czy awariach.
- Zaawansowane zabezpieczenia (AFCI): AFCI (Arc Fault Circuit Interrupter) to system ochrony przed łukiem elektrycznym, który może powstać w wyniku uszkodzenia okablowania. Wykrycie takiego łuku i jego szybkie wyłączenie zapobiega potencjalnemu pożarowi.
- Zarządzanie energią (HEMS): Niektóre inwertery hybrydowe oferują funkcje HEMS (Home Energy Management System), które pozwalają na inteligentne zarządzanie przepływami energii w domu, optymalizując zużycie i maksymalizując autokonsumpcję.

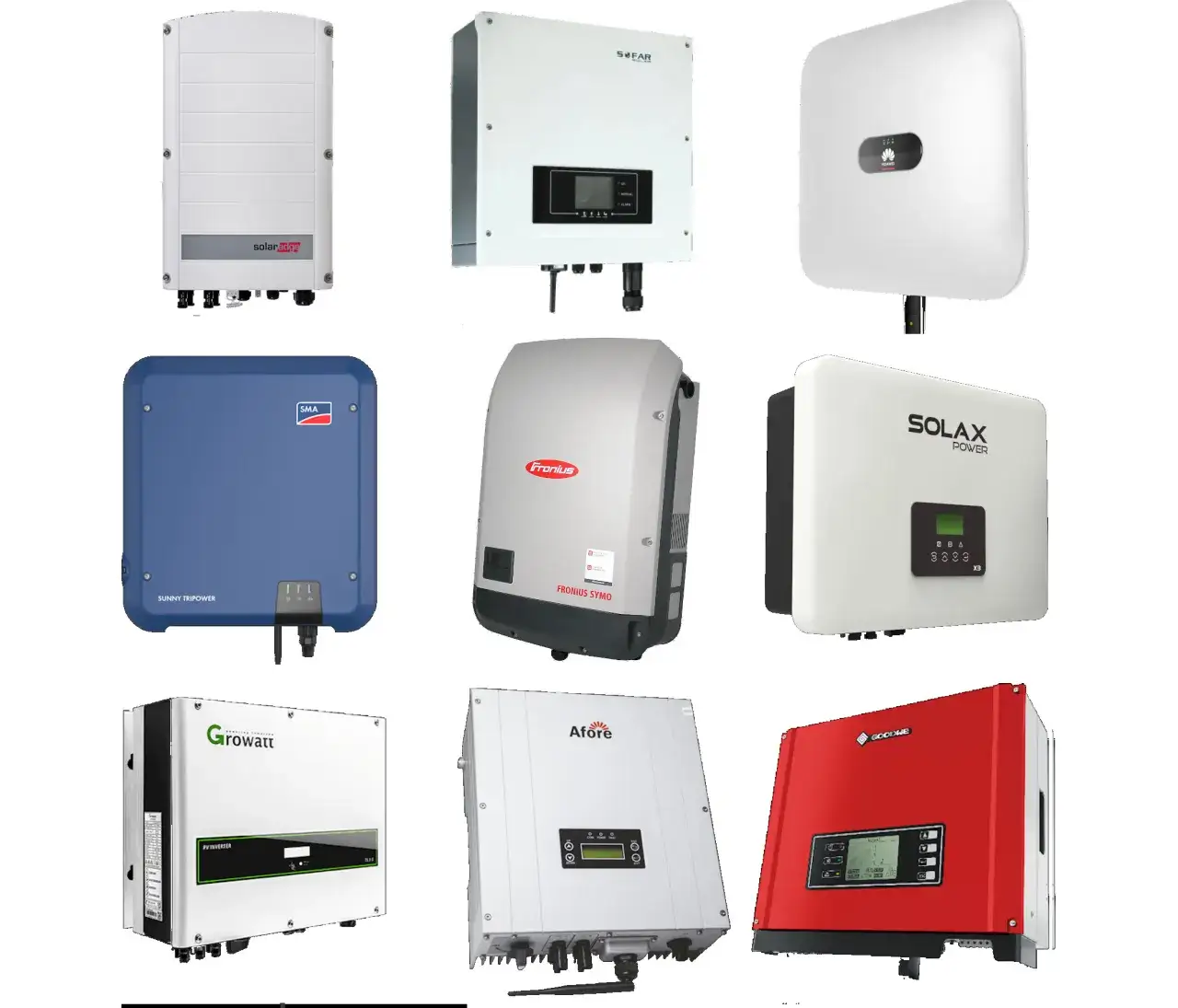

Ranking i przegląd producentów inwerterów trójfazowych: komu zaufać na polskim rynku?
Analiza liderów: Fronius, Huawei, Sofar Solar i inni pod lupą
Wybór producenta inwertera to decyzja, która powinna opierać się na jego renomie, jakości oferowanych produktów i dostępności serwisu. Na polskim rynku fotowoltaicznym od lat dominują sprawdzone marki, które cieszą się zaufaniem instalatorów i inwestorów.
- Fronius: Austriacka firma znana z wysokiej jakości, innowacyjności i niezawodności. Ich inwertery często wybierane są do bardziej wymagających instalacji, oferują szeroki zakres funkcji i doskonałe wsparcie techniczne.
- Huawei: Chiński gigant technologiczny, który szybko zdobył pozycję lidera na rynku PV dzięki innowacyjnym rozwiązaniom, konkurencyjnym cenom i zaawansowanym funkcjom, takim jak inteligentne zarządzanie energią.
- Sofar Solar: Marka zyskująca na popularności dzięki atrakcyjnemu stosunkowi ceny do jakości. Oferuje szeroką gamę inwerterów, zarówno sieciowych, jak i hybrydowych, które sprawdzają się w wielu typach instalacji.
- Sungrow: Kolejny globalny gracz, oferujący szeroką gamę produktów o wysokiej wydajności i niezawodności. Szczególnie ceniony za innowacyjne rozwiązania w zakresie inwerterów hybrydowych.
- FoxESS: Marka specjalizująca się w rozwiązaniach magazynowania energii, oferująca inwertery hybrydowe o wysokiej wydajności i zaawansowanych funkcjach.
- SMA: Niemiecki producent z długą tradycją, znany z solidności i niezawodności swoich produktów. Oferuje rozwiązania dla szerokiego zakresu zastosowań, od małych instalacji domowych po wielkoskalowe farmy fotowoltaiczne.
Porównanie kluczowych modeli w najpopularniejszych segmentach mocy
Poniższa tabela prezentuje przykładowe modele inwerterów trójfazowych od wiodących producentów, uwzględniając ich kluczowe parametry w popularnych segmentach mocy.
| Producent/Model | Moc (kW) | Sprawność europejska (%) | Liczba MPPT | Cechy wyróżniające |
|---|---|---|---|---|
| Fronius Primo GEN24 Plus | 5-10 | 97.8 - 98.2 | 2 | Możliwość zasilania awaryjnego, integracja z magazynem energii |
| Huawei SUN2000-8/10/12KTL-M1 | 8-12 | 98.5 - 98.7 | 2-3 | Wysoka sprawność, optymalizatory, inteligentne zarządzanie energią |
| Sofar Solar HYD 10KTL-3PH | 10 | 98.2 | 2 | Inwerter hybrydowy, konkurencyjna cena, wysoka wydajność |
| Sungrow SG10.0RT | 10 | 98.5 | 2 | Szeroki zakres napięć MPPT, niezawodność, opcje monitoringu |
| FoxESS T10 G3 | 10 | 98.1 | 2 | Inwerter hybrydowy, kompatybilność z magazynami energii FoxESS |
| SMA Sunny Tripower X | 10-15 | 98.3 - 98.6 | 3 | Zaawansowane funkcje, wysoka niezawodność, skalowalność |
Gwarancja i wsparcie techniczne w Polsce: ukryty koszt czy realna wartość?
Przy wyborze inwertera, poza jego parametrami technicznymi i ceną, niezwykle ważna jest kwestia gwarancji i dostępności wsparcia technicznego w Polsce. Długość gwarancji, zazwyczaj od 5 do 12 lat (często z możliwością przedłużenia), jest wskaźnikiem pewności producenta co do jakości swojego produktu. Jednak sama długość gwarancji to nie wszystko. Kluczowe jest to, jak wygląda proces reklamacyjny i czy producent posiada sprawny serwis w Polsce. Lokalny serwis oznacza szybsze rozwiązywanie problemów, dostępność części zamiennych i profesjonalne wsparcie techniczne w języku polskim. Warto upewnić się, że wybrany przez nas producent ma dobrze rozwiniętą sieć serwisową, co w przypadku awarii może zaoszczędzić nam wielu nerwów i potencjalnych przestojów w produkcji energii.
Montaż i formalności: ostatnia prosta do oszczędności z fotowoltaiką
Wybór certyfikowanego instalatora: dlaczego nie warto na tym oszczędzać?
Montaż instalacji fotowoltaicznej, a w szczególności inwertera, to zadanie wymagające specjalistycznej wiedzy i doświadczenia. Dlatego tak ważne jest, aby powierzyć je certyfikowanemu instalatorowi. Tylko wykwalifikowany specjalista, posiadający odpowiednie uprawnienia, jest w stanie prawidłowo podłączyć wszystkie komponenty, zapewnić bezpieczeństwo instalacji i zgodność z obowiązującymi normami. Co więcej, wielu producentów inwerterów uzależnia ważność gwarancji od montażu przeprowadzonego przez autoryzowanego instalatora. Oszczędzanie na tym etapie może więc okazać się bardzo kosztowne w przyszłości, prowadząc do utraty gwarancji, problemów z działaniem systemu, a nawet do sytuacji zagrażających bezpieczeństwu.
Zgłoszenie do Operatora Sieci Dystrybucyjnej (OSD) krok po kroku
Instalacja fotowoltaiczna, wraz z zainstalowanym inwerterem, musi zostać zgłoszona do Operatora Sieci Dystrybucyjnej (OSD) właściwego dla Twojego miejsca zamieszkania. Jest to proces formalny, który zazwyczaj przebiega w następujących krokach:
- Wybór instalatora: Znajdź certyfikowanego instalatora, który pomoże Ci w całym procesie, w tym w formalnościach.
- Złożenie wniosku o przyłączenie: Instalator pomoże Ci wypełnić wniosek o przyłączenie mikroinstalacji do sieci. Wniosek ten składa się do OSD.
- Podpisanie umowy przyłączeniowej: Po pozytywnym rozpatrzeniu wniosku, OSD podpisze z Tobą umowę przyłączeniową.
- Montaż instalacji: Po otrzymaniu zgody, następuje montaż instalacji fotowoltaicznej.
- Zgłoszenie gotowości do eksploatacji: Po zakończeniu montażu, instalator składa do OSD zgłoszenie gotowości instalacji do eksploatacji.
- Wymiana licznika: OSD wymieni Twój dotychczasowy licznik na licznik dwukierunkowy, który będzie zliczał energię pobraną z sieci i oddaną do sieci.
- Uruchomienie instalacji: Po wymianie licznika, instalacja może zostać uruchomiona.
Pamiętaj, że procedury mogą się nieznacznie różnić w zależności od OSD.
Najczęstsze błędy podczas instalacji inwertera i jak ich uniknąć
Podczas montażu inwertera trójfazowego można popełnić kilka błędów, które mogą wpłynąć na jego działanie i żywotność. Oto najczęstsze z nich i sposoby, jak ich uniknąć:
- Niewłaściwy dobór mocy: Zbyt mały inwerter nie wykorzysta pełnego potencjału paneli, a zbyt duży może pracować nieefektywnie. Zawsze kieruj się zaleceniami dotyczącymi stosunku mocy paneli do mocy inwertera.
- Złe umiejscowienie: Inwerter powinien być zamontowany w miejscu zacienionym, przewiewnym i chronionym przed bezpośrednim działaniem słońca oraz opadami atmosferycznymi. Unikaj montażu w miejscach narażonych na wysokie temperatury.
- Brak odpowiedniego chłodzenia: Upewnij się, że wokół inwertera jest wystarczająco dużo przestrzeni, aby zapewnić swobodny przepływ powietrza i efektywne chłodzenie.
- Błędy w okablowaniu: Niewłaściwe podłączenie przewodów DC i AC, użycie nieodpowiednich przekrojów kabli lub brak odpowiednich zabezpieczeń mogą prowadzić do awarii lub zagrożenia pożarowego. Zawsze korzystaj z usług certyfikowanego instalatora.
- Ignorowanie instrukcji producenta: Każdy inwerter ma swoją specyfikację i zalecenia montażowe. Zawsze dokładnie zapoznaj się z instrukcją obsługi i montażu dostarczoną przez producenta.
